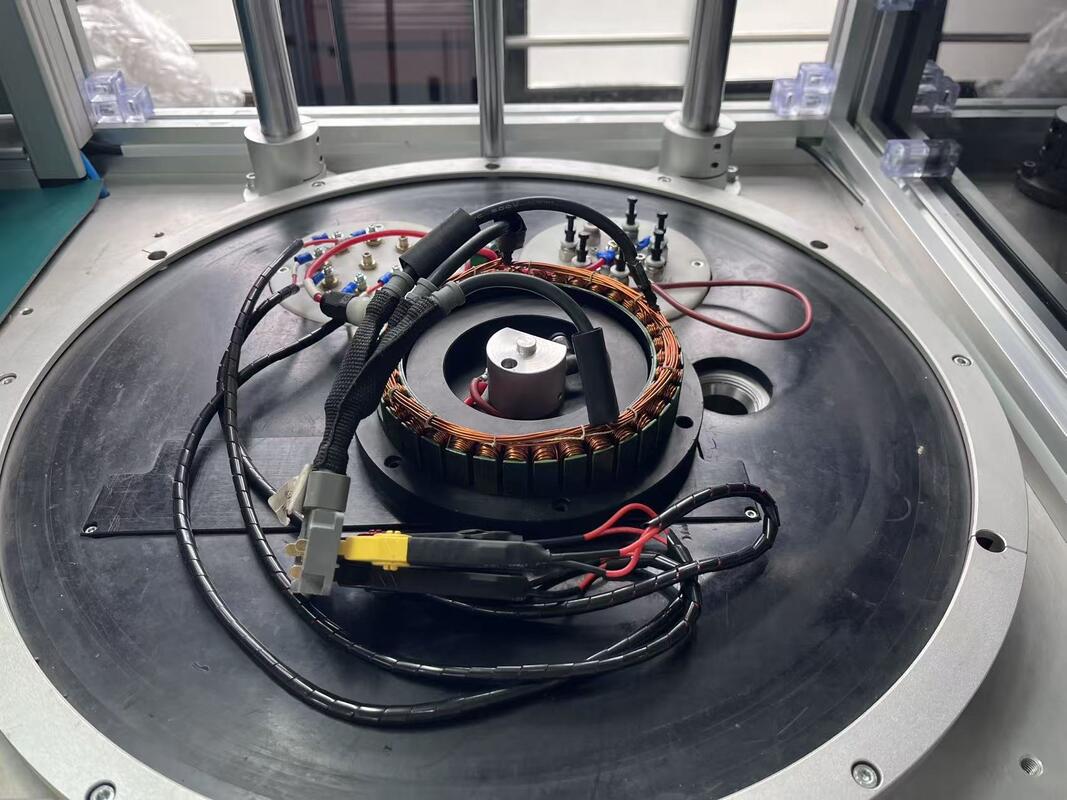

진공 환경에서의 드론 모터 고정자 분석 방법

품질 판별법 발전기 고정자 분석 WIND-DTS-120

시험 항목:

발전기 고정자 제조 시, 시험은 품질 검사 과정으로

종이 삽입, 파형 권선, 코일 삽입, 성형 후

DC 저항/인덕턴스/턴 간 절연/절연 저항

/상간 절연/상간 내압/내압/저항 균형 등 모든 시험 항목을 단독 또는 함께 수행할 수 있습니다.

1) DC 저항 시험

시험 범위: 0.01W - 1000W

시험 루프: 6 루프 (확장 가능)

허용 오차: ±0.5 %

시험 방법: 4선법, 자동 주변 온도 보정 기능 포함

2) 인덕턴스 시험 (3상 균형 시험 포함)

시험 범위: 10mH – 500mH

시험 루프: 6 루프 (확장 가능)

허용 오차: ±2.5%

시험 방법: 4선법

3) 턴 간 절연

펄스 고전압: 100V-3000V (100V/단계)

펄스 피크: 0.5msec

샘플링 주파수: 1-40 MHZ

시험 루프: 6 루프 (확장 가능)

허용 오차: ±2.5%

판별 방법: 면적 차이 판별 (인덕턴스 및 에너지 손실에 민감)

표준 파형은 흰색, OK 파형은 녹색, NG 파형은 빨간색

4) 절연 저항

전압: DC500V /1000V

시험 시간: 1-10초 (조절 가능)

판별 범위: 1-1000 MW

허용 오차: ±2.5%

5) 상간 절연

전압: DC500V /1000V

시험 시간: 1-10초 (조절 가능)

판별 범위: 1-1000 MW

허용 오차: ±2.5%

6) 상간 내압

전압: AC100-3000V (100V/단계)

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

7) 내압 (아크 감지 포함)

전압: AC100-3000V (100V/단계)

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

8) 저항 균형

시험 방법: DC 저항 샘플링

시험 시간: 0.1초

판별 방법: 권선 간 DC 저항 차이를 판단하기 위해 백분율 방법 채택.
