BLDC 모터 로터 장착장 시험 기계 BEMF 자기 탐지 단일 역
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상태: | 새로운 | 시험 제품: | BLDC 모터 로터 장착장치 |
|---|---|---|---|
| 작업 스테이션: | 단일 스테이션 | 테스트 항목 내용 표시: | 디바이스테스터 |
| HS 코드:: | 9030390000 | 애프터 서비스: | 해외 서비스에 사용할 수 있는 엔지니어 |
| 강조하다: | 고전압 시험 장비,전기자시험기 |
||

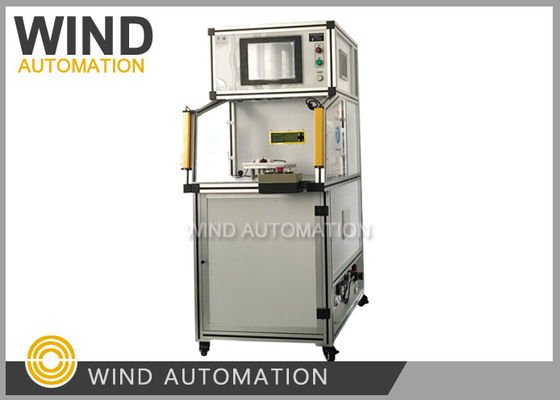

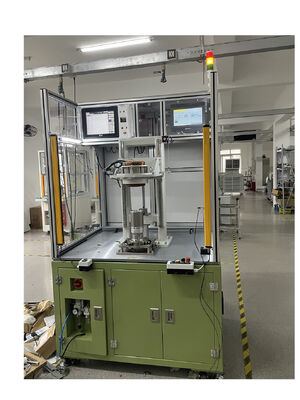

BLDC 모터 로터 권선 역기전력 자기 검출 시험기 WIND-ATS-20
역기전력(Back EMF) 테스트가 유용한 이유
그 이유는 다음과 같습니다:
- 비파괴적
- 빠름
- 전자기적 결함에 민감함
- 자동화에 적합함
- 모터를 정상적으로 전원 공급 없이 사용할 수 있음
이것이 많은 자동화 모터 생산 라인에서 권선 및 밸런싱 후 역기전력 스테이션을 포함하는 이유입니다.
(1) 경쟁 우위

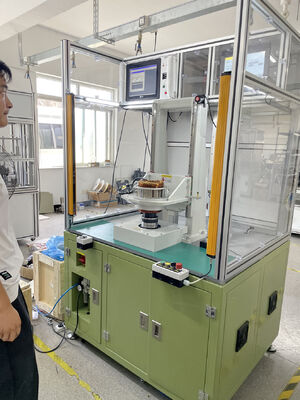

회전하는 로터의 자기 검출 시 안전을 보장하는 광 커튼
다양한 BLDC 모터 로터 테스트에 대한 풍부한 경험
(2) 테스트 항목 및 정확도

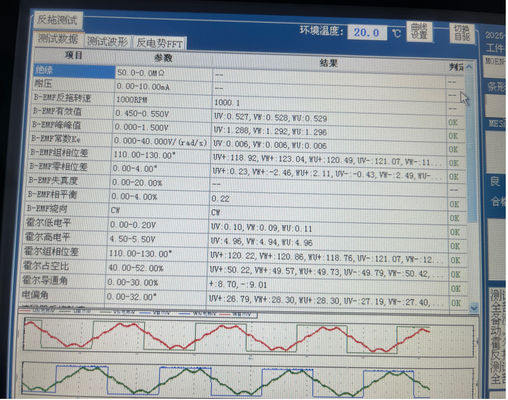

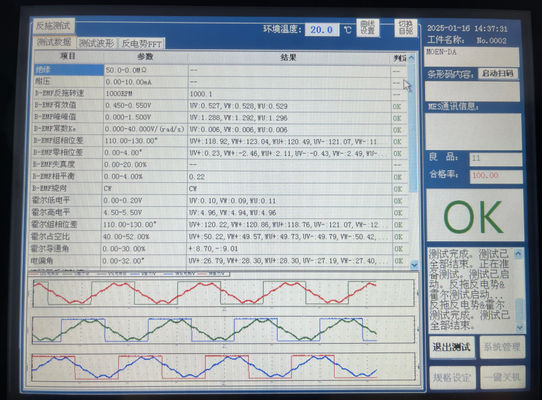

1. 역기전력(BEMF) 테스트, 역기전력 전압
2. 자기 검출
로터 자기가 충분히 강한 경우
BDLC 모터가 회전할 때 각 권선은 역기전력 전압(BEMF)을 생성합니다.
이는 렌츠의 법칙에 따라 권선에 공급되는 주 전압과 반대 방향입니다.
이 역기전력의 극성은 여기 전압과 반대입니다. 따라서 전압 강하는
권선에서 공급 전압에서 역기전력 값을 뺀 값으로 계산할 수 있습니다.
역기전력 상수는 다음 방법을 사용하여 설계됩니다. 모터가
정격 속도로 작동할 때 역기전력과 공급 전압 간의 전위차가 충분하여 모터가 정격 전류를 소비하고 정격 토크를 제공할 수 있습니다. 모터 속도가
정격 속도를 초과하면 역기전력이 크게 증가하여 권선의 전압 강하가 감소하고 전류가 감소하여 토크 곡선이 떨어집니다.
모터 작동은 주로 RMS 전압에 반영되므로 역기전력 테스트는 주로 역기전력의 유효값을 테스트하는 것입니다. 역기전력은 주로 세 가지 요인에 따라 달라집니다:
(1) 로터 각속도 ... 테스트 장비의 서보 드래그 속도
(2) 이 문제에서 로터가 생성하는 자기장, 이는 제품이 고정된 경우 상수입니다.
(3) 고정자 권선 턴 수 이는 제품이 고정된 경우 상수입니다.
역기전력 상수: Ke 단위: V/rpm 또는 V/Krpm 또는 V/rad/s,
따라서 1000 rpm에서 회전 속도를 테스트하는 것이 좋습니다.
공식:
BEMF=(E)∝ NLRBω
N: 위상 권선당 턴 수
L: 로터 길이 (자석 부분)
R: 로터의 내경
B: 로터 자기장 밀도
ω: 모터의 각속도
