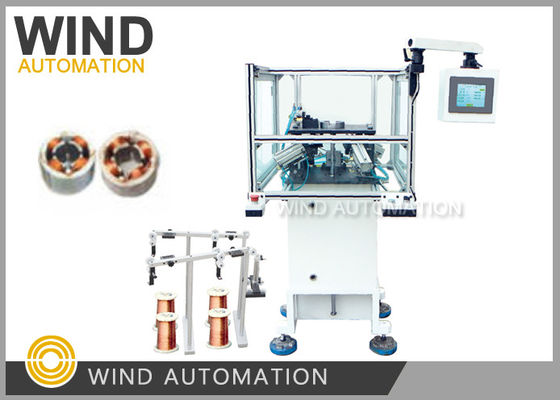

팬 모터에 대한 네 바늘 윙링 머신 그림자 4극 세그먼트 스테이터
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 원형 띠: | 슬롯 내 BLDC 모터 그림자 모터 | 고정자 극: | 4개의 폴란드 무브러시 Staor |
|---|---|---|---|
| 권선 효율: | 1개의 역 4 바늘 바람, 대략 2 분/pc | 자동화 타입: | 완전 자동 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외에 있는 기계 서비스용 엔지니어 |
| 강조하다: | 바늘 윙어,bldc 와일딩 머신 |
||
팬 모터용 4침 권선기, 4극 쉐이디드 세그먼트 고정자 WIND-1A-TSM
(1)적용 분야
4극 쉐이디드 모터 고정자 권선 전용 기계,
a. 4개의 바늘이 동시에 4개의 슬롯을 감아, 4극 분할 모터는 일반적으로 쉐이디드 폴 모터입니다.
b. 4세트의 자동 클램프 및 와이어 절단 장치는 자동화된 공정과 효율성을 보장합니다.
c. 고정자 1개를 감는 데 약 2분이 소요됩니다.
(2)장점
1. 한 번에 4개의 슬롯을 감아 빠릅니다.
2. 자동 권선, 한 번에 4극 자동 절단
|
자동 고정자 바늘 권선기 적용 |
4극 쉐이디드 모터 고정자 권선
|
|
권선 노즐 4개 |
400rpm에서 4극 동시 권선
|
|
4극 고정자 바늘 권선 |
4극 쉐이디드 모터 전용 기계
고정자 권선
|
(3)4침 권선기 WIND-1A-TSM과 한 중국 모터 간의 이야기
(4)
이 기계는 한 현지 고객이 우리에게 50대를 주문했습니다.
몇 년 전, 한 중국 모터 제조업체가 처음으로 WIND-1A-TSM 1대를 주문했습니다.
이 기계를 사용하여 팬 환풍기 4극 모터 고정자를 감은 후, 이 4침 권선기가
수작업 권선에 비해 빠르고 구리선을 절약하는 데 매우 적합하다는 것을 알게 되었습니다.
(수동 권선 및 삽입 시 코일 높이가 너무 높습니다),
그들은 다시 5대를 주문했고, 그 후 매년 반복 주문을 했습니다.
4~5개월 동안 구리선 절약으로 인해 현지 모터 제조업체는 약 1대의 기계 비용을 절약할 수 있기 때문입니다.
(4)
고정자 권선기 구성대형 스테퍼 모터
미쓰비시 PLC
임베디드 휴먼-머신 인터페이스
AIRTAC 실린더
(5)
매개변수와이어 직경: 0.08~1.00mm
고정자 ID: 15~65mm
코어 길이: 7-90mm
턴 수: 0-99999
작동 옵션: 스텝, 자동
고정자 극 수: 4극
공기 압력: 5~7kg/제곱센티미터
전원: 2KW, AC220V 50/60Hz
치수: 1550*900*1450mm
무게: 약 450kg
모터 권선기 제조업체 샘플 필요:
1. 고정자 스택 샘플 각 5개
2. 구리선 게이지 각 1롤
3. 고정자 라미네이션 도면 및 권선 도면
비디오를 보려면 아래 그림을 클릭하십시오.
