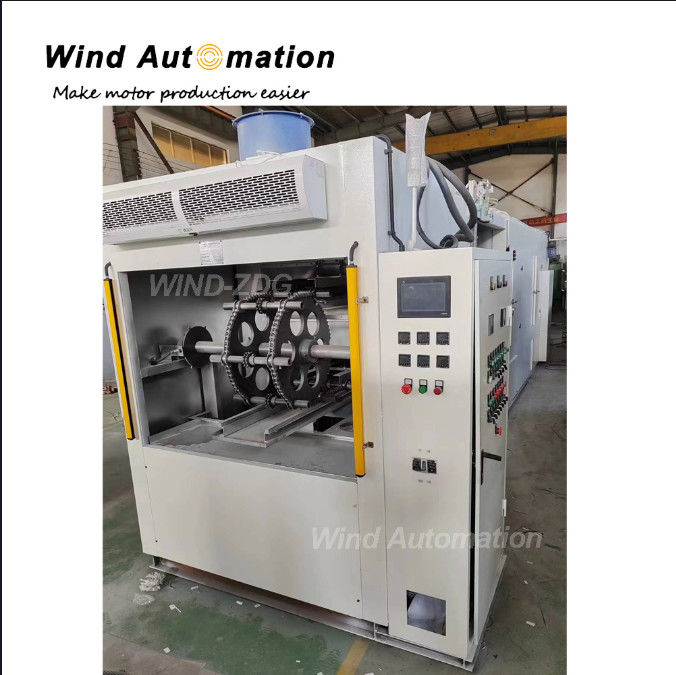

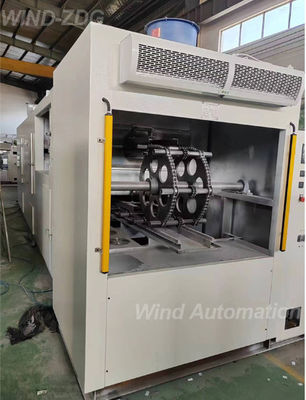

WIND-ZDG300-50 E 자전거 라크 기계 롤 및 디프 기계

이 타입의 로터 라크 튀는 기계는주로 사용되는데에 대해모터 로터 코일 단열 자동 처리그 외로수동 로딩 및 배하, t그는 전체 프로세스를이완전 자동화보장하기 위해 제품일관성그리고 대량생산의 품질.

전기 자전거 허브 모터 스타토어 어셈블리 디프 라크 기계의 질문과 답변:

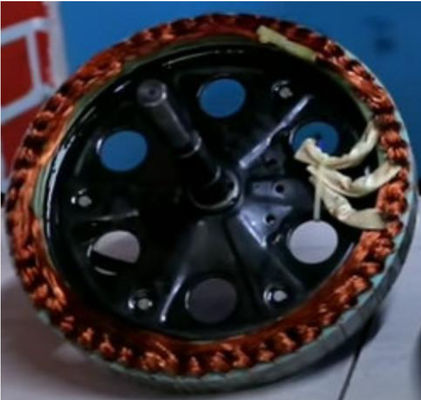

허브 모터 스테이터 조립에 대한 디프 라킹 사양

스테이터 조립 크기: 위의 그림에서 보듯이, 스테이터 조립 전체 크기는;

스테이터 OD: 최대 275mm, 스테이터 ID (Bore): 5mm 키 슬롯으로 25~30mm

스테이터 두께: 최대 100mm당신은 비디오를 확인 할 수 있습니다 그리고 stator는 셰프트 없이 알고 있습니다, 우리는 stator 두께가 필요합니다

스테이터 무게: 최대 3.5 kg

생산 속도: 400 / 440분

라크 등급: 도베칸 FT 1040/120E, 하드너 K2

전열: 스테타터 구리 와일딩은 전기 전류를 통과하여 열을 올리기 위해 가열됩니다.

120°C 로 와일딩 내부의 온도 @ 2 분 이내에 와일딩의 중심. 현재 & 시간

프로그램 가능하고 설정 값의 +/- 5% 내에서 제어되어야 합니다. 온도 측정

전류와 시간을 설정하기 위해 롤링 표면에 필요합니다

전열은 공기 가열 모터로, 코일 패스 전류가 필요하지 않습니다

라크 프로세스: 스테이터는 사전 가열 후 라크 탱크 내부에 잠겨 있습니다.

1 ~ 2 회전 동안 둥글게 바르며 바르크를 제거합니다.

탱크 및 6 ~ 8 분 동안 회전 유지 라크를 정착 하기 위해.

탱크 안의 부품들을 움직이거나 탱크를 위쪽으로 움직여 부분들을 담아내는 것입니다.

어떤 조치는 stator의 외부 지름에서 과도한 발크를 지우기 위해 필요합니다.

비디오에서 보여준 바크는 얇고 지워야 하지 않습니다

후 경화: 25 ~ 30 분 동안 후 경화 될 부분 @ 130 ~ 150 °C의 온도.

진열 후, 부품을 오븐 내부에서 회전시켜 외부 지름에 발크가 흘리지 않도록 한다.

포스트 경화는 컨베이어 배열 또는 팩 유형의 오븐으로 수행 할 수 있습니다.

오븐 온도는 PID 컨트롤러에 의해 유지되어야 합니다. 시간 및 온도를 연결합니다. 오븐 내부에 증기 또는 압력이 형성되는 것을 피하기 위해 적절한 환기가 제공되어야 합니다.

냉각: 부품을 60°C 이하로 냉각시키기 위해 강제 냉각 장치가 제공되어야 합니다.

공급자는 비용 측면에서 기계 사양을 제공,전체 크기연결된 부하 및

제안서 도출

스택 높이와 무게에 따라 각 샤프트는 2~3개의 스타터를 수용할 수 있습니다.

그리고 당신의 출력 목표는 하루에 400pcs입니다, 기계 전체 크기는 약 7.5미터입니다

(1) 사양
