윙 웰딩 웰딩 분석 후 모터 스테이터 장착물의 품질을 판단하는 방법

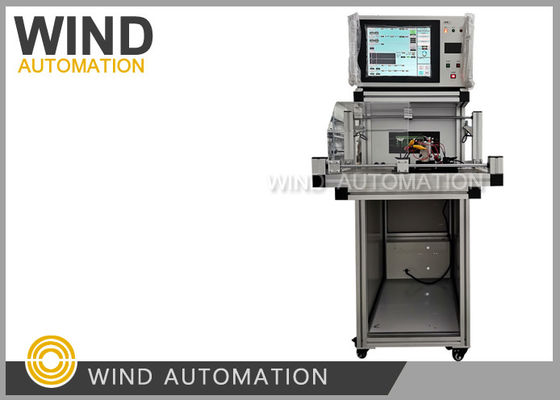

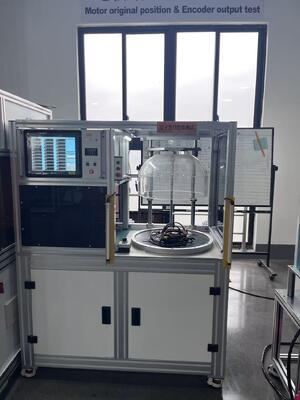

권선 용접 후 모터 고정자 전기자 품질 판별 방법 분석 WIND-DTS-120

시험 항목:

발전기 고정자 제조에서 시험은 종이 삽입, 파형 권선, 코일 삽입, 성형 후의 품질 검사 과정입니다.

종이 삽입, 파형 권선, 코일 삽입, 성형,

DC 저항/인덕턴스/턴 간 절연/절연 저항/상간 절연/상간 내압/내압/저항 균형을 포함한 모든 시험 항목은 단독으로 또는 함께 수행될 수 있습니다.

1) DC 저항 시험

시험 범위: 0.01W - 1000W

시험 루프: 6 루프 (확장 가능)

허용 오차: ±2.5%

시험 방법: 4선법, 자동 주변 온도 보정 기능 포함

2) 인덕턴스 시험 (3상 균형 시험 포함)

시험 범위: 10mH – 500mH

시험 루프: 6 루프 (확장 가능)

허용 오차: ±2.5%

8) 저항 균형

3) 턴 간 절연

펄스 고전압: 100V-3000V (100V/단계)

펄스 피크: 0.5msec

샘플링 주파수: 1-40 MHZ

시험 루프: 6 루프 (확장 가능)

허용 오차: ±2.5%

8) 저항 균형

표준 파형은 흰색, OK 파형은 녹색, NG 파형은 빨간색

4) 절연 저항

전압: DC500V /1000V

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

8) 저항 균형

전압: DC500V /1000V

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

8) 저항 균형

전압: AC100-3000V (100V/단계)

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

8) 저항 균형

전압: AC100-3000V (100V/단계)

시험 시간: 1-10초 (조절 가능)

판별 범위: 0.1 mA -- 20 mA

허용 오차: ±2.5%

8) 저항 균형

시험 방법: DC 저항 샘플링

시험 시간: 0.1초

판별 방법: 권선 간 DC 저항 차이를 판단하기 위해 백분율 방법 사용.

2. 시험 시간

항목
