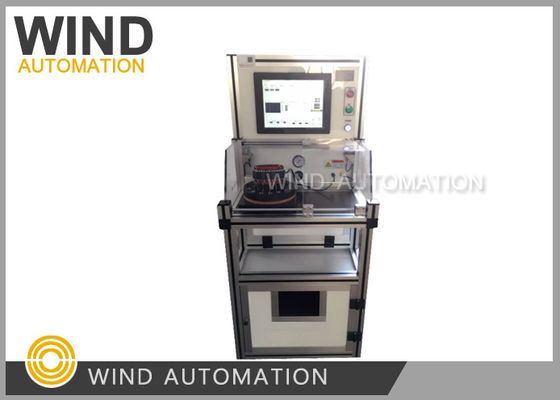

자동차 제너레이터 변속기 스테이터 테스트 기계 품질 분석

자동차 제너레이터 변속기 스테이터 테스트 기계 품질 분석 WIND-DTS-120


1장점

1) 빠른 클램핑 장치는 3 개의 단말 케이블에 장착 할 수 있습니다.

2) Pne우마틱 픽스터 (umatic fixutre) 는 3개의 끝선이나 6개의 끝선들을 테스트하는데 널리 사용된다.

2테스트 항목: 모든 테스트 항목은 개별적으로 또는 함께 수행 될 수 있습니다.

1) 동전 저항 시험

테스트 범위:0.01W - 1000W

테스트 루프:6 루프 (스케일러블)

허용률: ±0.5%

시험 방법:자동 환경 온도 수정 기능이 있는 4점

2) 인덕턴스 테스트 (3단계 균형 테스트를 포함)

테스트 범위:10mH ∼ 500mH

테스트 루프:6 루프 (스케일러블)

허용점: ±2.5%

시험 방법:4점

3) 격열을 돌리세요

펄스 고전압: 100V-3000V (100V / 단계)

펄스 피크: 0.5msec

샘플링 주파수: 1~40MHZ

테스트 루프:6 루프 (스케일러블)

허용점: ±2.5%

판단 방법: 면적 차이 판단 (인덕턴스 및 에너지 손실에 민감)

표준 파형은 흰색, OK 파형은 녹색, NG 파형은 빨간색

4) 단열 저항

전압:DC500V /1000V

테스트 시간:1-10초 (조정 가능)

판단 범위:1~1000 MW

허용점: ±2.5%

5) 중간 단열

전압:DC500V /1000V

테스트 시간:1-10초 (조정 가능)

판단 범위:1~1000 MW

허용점: ±2.5%

6) 인터파스 하포트

전압:AC100-3000V (100V/단계)

테스트 시간:1-10초 (조정 가능)

판단 범위:0.1mA -- 20mA

허용점: ±2.5%

7) 히포트 (弧探測)

전압:AC100-3000V (100V/단계)

테스트 시간:1-10초 (조정 가능)

판단 범위:0.1mA -- 20mA

허용점: ±2.5%

8) 저항 균형

시험 방법: DC 저항 샘플링

테스트 시간:0.1s

판단 방법:회전 사이의 DC 저항의 차이를 판단하기 위해 채택된 비율 방법.

3시험 시간
