듀얼 플라이어 자동 권선기로 DC 모터 전기자 생산 방법
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 가닥 크기 처리: | 보통 0.20~1.2mm (AWG17 ~ AWG32) | 최대 와이어 처리: | 1.35mm(약 AWG16) |
|---|---|---|---|
| 와인더 전단지: | 두 개의 두 개의 플라이어 라프 와일링 머신 | 전기자 제조: | 진공 청소기는 전동 공구 뼈대를 망치로칩니다. |
| 장착 로터 스택: | 직선 스택 또는 다른 초기 위치 방식과 기울기 | 작동 방법: | 스텝, 자동, 조그 |
| 강조하다: | 듀얼 플라이어 전기자 권선기,자동 DC 모터 전기자 기계,보증이 있는 전기자 권선기 |
||

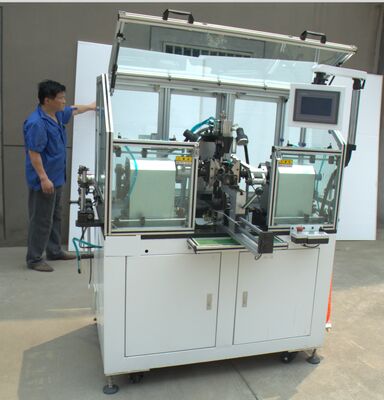

무후크 정류자 전기자 듀얼 플라이어 와인딩 와인더
진공 청소기 해머 전동 공구 모터 WIND-ST-TD2B용
와인더 주요 데이터 및 적용 분야:

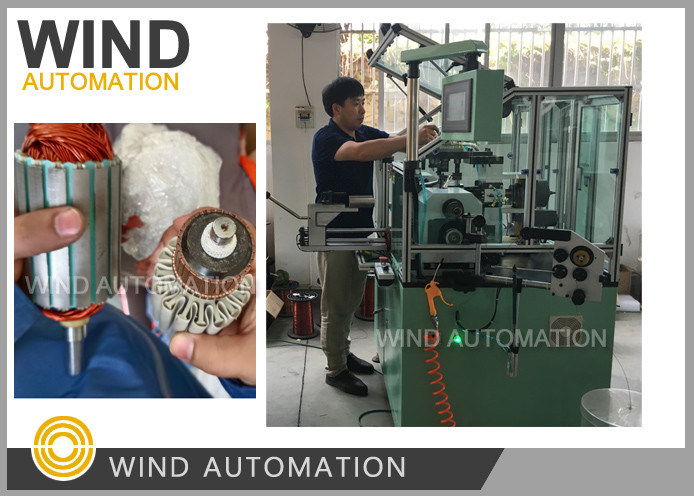

슬롯형 정류자 전기자용 전기자 와인더, 진공 청소기 해머 전동 공구
정류자가 후크 탭이 없고, 압착 및 후킹을 위한 특별한 방식이 있는 경우
정류자 와이어 슬롯 영역에 구리선
| 전기자 정보 | 크기 | 비고 |
| 구리선 직경 | 0.20~1.2mm | AWG17 ~ AWG32 |
| 전기자 직경 범위 | 20~90mm | 0.787'' ~ 3.543'' |
| 전기자 스택 길이 | 10~130mm | 0.394'' ~ 5.118'' |
| 정류자 직경 | 8~60mm | 0.315''~2.362'' |
| 전기자 슬롯 수 | 홀수, 짝수 슬롯 | |
| 턴 수 | 0~99999 | |
| 플라이어 포크 속도 | 0~2000RPM | |
| 인덱싱 속도 | 0~2500RPM | |
| 총 전력 | 3.5KW | |
| 작동 방식 | 단계, 자동, JOG | |
| 전원 | AC380V 50/60Hz | 3상 |
| 공기 공급원 | 5~7KG/cm2 | 0.5~0.7MPa |
| 총 중량 | 약 1000KGS | |
| 치수 | 1530mm x 1280 mm x 1650mm |
전기자 와인더 주요 구성:
PLC: 미쓰비시
서보 제어 시스템: 델타
터치 스크린: MCGS7062KS
공압 시스템: AIRTAC
장력: 히스테리시스 장력
선형 가이드 웨이: HIWIN
주요 전기 부품: 한국 및 일본
전기자/로터 와인더 장점:
1. 전기자 와인더 WIND-ST-TD2B는 슬롯형 권선 전용 기계입니다.
무후크 정류자 전기자, 홈이 있는 슬롯형 정류자에 대한 적응성이 우수합니다.
2. 특수 지정 슬로팅 언더커팅 기계와 함께 작업할 필요가 없습니다.
3. 후크형 전기자에 비해 슬롯형 전기자는 구리선을 절약하고 비용을 절감합니다.
하지만 슬롯형 전기자를 권선하는 것은 어려울 수 있습니다.
슬롯형 정류자 전기자 와인더는 후크형 전기자 와인더와 다르기 때문입니다.
WIND-ST-TD2B는 기계 제조업체 중 중국에서 슬롯형 정류자를 위한 최고의 와인더입니다.
4. 슬롯 정류자 품질이 양호할 경우 98% 이상의 수율이 보장됩니다.
전기자 권선기 작동 과정:
작업자는 전기자를 로드하고 언로드하기만 하면 됩니다.
후킹, 권선, 인덱싱 및 절단과 같은 다른 작업은 자동화된 프로세스입니다.
권선 및 용접은 모터 제작에서 가장 중요한 두 가지 프로세스이며, WIND-ST-TD2B 권선
기계는 주로 아래와 같이 슬롯형 정류자 전기자를 자동 랩 권선하기 위한 것입니다.
1. 직선 스택 전기자 및
2. 스큐 라미네이션 로터
이러한 전기자 와인더의 목적은 전류가 흐를 때 자기장 랩 권선 코일을 생성하는 것입니다.
그들을 통해,
