플라이어 타입 장갑 와일딩 머신 완전 자동 4 폴 랩 코일 와일더

PMDC 로터 리저 커머터 펌프 AWG16 ~ AWG30 구리 와이어 와이딩 머신

WIND-ST-TD2B

적용:

슬롯형 전동기 armature 와일링, 분량 마력용 이중 플라이어

윙 필드 및 영구 자석 직류 모터 armature

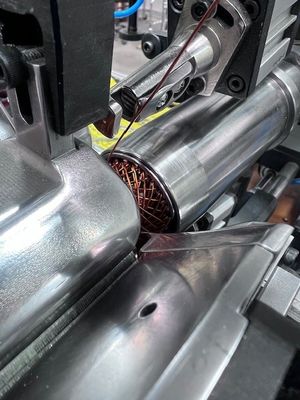

WIND-ST-TD2B 완전 자동 로터 와일링 기계는 특별히 두 개의 플라이 와일링 기계입니다

중형의 고속 롤링에 적합한 슬롯 타입 코?? 터 로터를 생산하도록 설계된

그리고 거친 지름 로터. 기계는 자동 절단 메커니즘과 보조 와이어 삽입을 채택

이 기계는 널리 사용 됩니다

DC 및 시리즈 모터 로터의 롤링. 적절한 롤링 지름 0.25mm ~ 1.2mm.

와이어 라인 슬롯 로터와 큰 지름 슬롯형 코?? 터 로터, 자동으로

홀수와 짝수 틈의 롤링

경쟁적 장점:

1- 얇은 구리 와이어로 장착된 장착장치

기계는 AWG30 ((0.25mm) 구리 와이어 직경 armature 롤링의 좋은 피드백을 가지고 있었다

2두꺼운 와이어와 armature를 위해, 기계 WIND-ST-TD2B는 AWG16 (1.35mm) armature를 처리 할 수 있습니다

3.특별한 지정 코무타터 슬로팅 기계와 작업 할 필요가 없습니다

4. 98% 이상의 양률은 슬롯 커머터 품질이 좋으면 보장됩니다.

5. 지금까지 그것은 슬롯 유형 armature 와일딩에 대한 중국에서 최고의 기계입니다.

파라미터:

전원 공급: 220V, 50HZ

모터: 와일딩 미쓰부시 1000W 서보 모터

미쓰브시 400W 서보 모터를 배열합니다.

미쓰브시 400W 서보 모터 인덱싱

선 직경:00.45mm~1.25mm

단위 OD:70~250mm

스핀들: 0~1500rpm

0-999번 턴

공기 압력: 0.5-0.7Mpa

공기: 에어타크

사용 설명서:

수동으로 armature에 넣어 '시작' 버튼을 누르면, 기계는 클램핑을 할 것입니다, 갈고리, 롤링, 지표

자동으로 반복해서 한 장의 장기가 완전히 뭉쳐질 때까지

WIND-ST-TD2B 와일딩 기계는 리저 타입의 커머터로 armature를 와일링한다.

그것은 와일링을 만들기 위해 이중 플라이어와 자동 와이어 절단, 클램핑 구조, 와이어 지원

롤링 속도를 높이기 위한 삽입 방법.

질문 과 대답:

물어봐:

플라이어 타입의 윙링 머신인가요?

2극 모터를 위해 설계된 전통적인 와일링 기계의 문제를 극복합니다.

4 폴 래미네이션의 윙 코일은 래미네이션을 가로 질러 2 폴 래미네이션보다 작은 각도를 가지고 있습니다.

슬롯. 따라서 4 폴 와일딩 기계는 자석 와이어를 안내하기 위해 더 작은 각의 와이어 가이드 헤드를 사용합니다.

4극 라미네이션 슬롯에 슬라이드. 그래서, 와이어는 슬롯에 앉아 대신 슬롯의 옆쪽에 앉을 것입니다

슬롯의 바닥. 2 폴 라미네이션을 위해, 가이드 머리는 더 넓고 와이어는 슬라이드로 안내 될 수 있습니다

슬롯의 바닥으로

당신은 4 폴 또는 8 폴 armature에 플라이어 유형 윙링 머신을 사용하는 경우, 당신은 안내하는 어떤 방법이 있습니까

먼저 슬롯의 바닥으로 가자, 그 다음 슬롯의 열로 올라갑니다. 깔끔하고 깔끔합니다.

답:

동영상을 보기 위해 아래 그림을 클릭하세요
