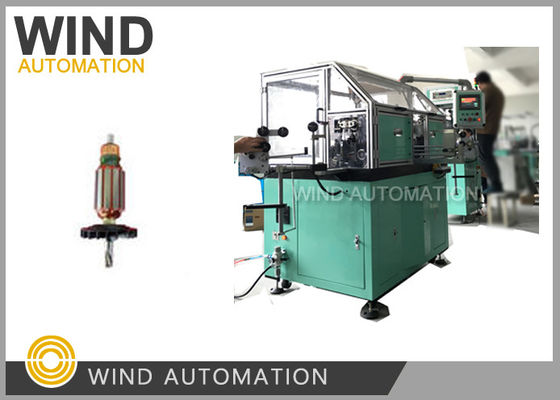

3.0KW 2500r/Min 두 플라이어 와일딩 머신

와이퍼 모터용 플라이어 자동 권선기 랩 권선기 WIND-STR

적용 분야:

이 아마추어 권선기 WIND-STR는 모터 대량 생산을 위한 고속 플라이어 코일 권선기입니다.

훅 타입 정류자 아마추어, 믹서, 진공 청소기, 해머, 전동 공구 등의 제조

작동 원리:

이 완전 자동 권선기 WIND-STR는 이중 플라이어 구조를 채택합니다.2개Mitsubishi서보

모터가 두 개의 플라이어 회전을 구동하고, 1개의 미쓰비시 인덱싱 서보 모터가 정밀도를 보장합니다.

인덱싱.

작동 중, 아마추어 스택은 좌우 두 개의 권선 툴링 및 샤프트에 의해 단단히 고정됩니다.

클램핑 장치. 플라이어가 작동하는 동안 와이어는 와이어 홀더, 텐션 장치를 통과한 후

중공 스핀들을 통과하고 와이어 슬라이딩 휠에서 나와 플라이어를 통해 아마추어 슬롯으로 들어갑니다.

와이어 가이드 휠. 이 단계 후, 아마추어는 슬롯으로 들어가 권선을 수행합니다.

아마추어 이중 플라이어 권선기 WIND-STR는 두 개의 별도 와이어 릴에서 도체를 가져옵니다.

동시에 두 개의 슬롯을 함께 감습니다. 올바른 턴 수로 감고 연결되면

해당 정류자 훅으로, 아마추어는 자동으로 다음 쌍의 슬롯으로 인덱싱됩니다.

감겨집니다.

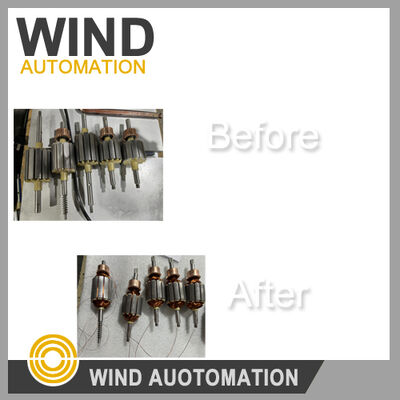

장점:

1. 미친 듯이빠름, 정상 조건에서 1000~1500rpm 속도로 감을 수 있으며, 1개의 권선된 아마추어를

    23초 만에 얻을 수 있습니다.

2. 권선 매개변수는 터치 스크린에서 다른 아마추어에 대해 설정할 수 있으며, 작동이 쉽습니다.

    12 슬롯, 24 훅과 같이

         12슬롯, 12슬롯

빠른 세부 정보:

매개변수 데이터:

와이어 직경 범위: 0.16~1.2 mm

아마추어 직경: 20~85 mm

스택 길이: 10~70 mm

샤프트 직경: 3~15 mm

샤프트 길이: 250mm 미만

아마추어 슬롯: 균일 슬롯

턴 수: 0~9999

정류자 직경: 8~40 mm

권선 속도: 0~2500 rpm

권선 모터 전력: 1.5KWX2

각도 감지 속도: 0~3000 rpm

각도 감지 모터 전력: 0.75KWX1

공기 공급 압력: 4~6 Kg/cm2

기계 총 전력: 4.0 KW

전압: 삼상 AC 380V 50/60 Hz

무게: 1250 Kg

치수: 2000(길이)X1000(폭)X1800(높이)mm

포장 크기 1800*1510*1920mm는 약 5.2 CBM입니다.

HS 코드: 8479811000

주요 부품:

일본 미쓰비시 PLC

일본 미쓰비시 또는 파나소닉 서보 모터 제어 시스템

5.7인치 컬러 터치 스크린 시스템

SMC 실린더



​아래 사진을 클릭하여 동영상을 시청하세요
