스타터 와일딩 머신 Estatores 2 폴 필드 코일 완전 자동 맞춤 제작

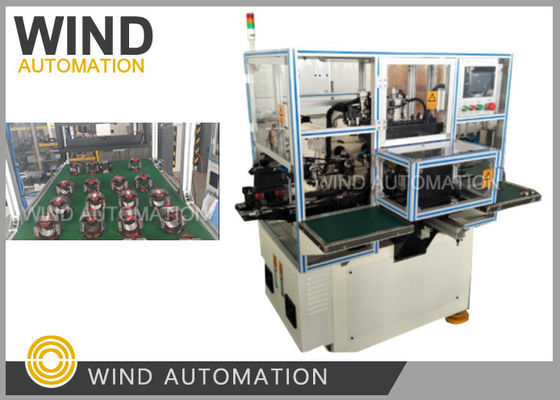

완전 A외식성S타토르와일딩 머신WIND-ASW-4

작동 과정:

조작자는 왼쪽에 있는 4개의 스테이터를 로드하고, 시작 버튼을 누르면 기계가 자동으로 윙 시작됩니다.

한편, 기계는 롤링 중, 운영자는 오른쪽 측면에 다른 4 스테이터 로드,

기계는 이전 4 스테이터 롤링을 완료하고 다음 4 스테이터 롤링을 수행합니다.

좌측/우측 대차 로딩/발하

기계의 크기: 1.5M (왼쪽에서 오른쪽으로) * 2.4M (앞에서 뒤로) * 1.8M

주요 자료:

PLC: 일본 미쓰비시

주 모터: 현지 브랜드 3단계 AC 모터
터치 화면: 와인뷰

실린더: 에어타크

밸브:SMC

텐셔: 기계적 텐셔

기술 파라미터:
와이어 지름 범위: 0.2~1.0mm
스테터 내부 지름: 30mm
최대 주사위 지름: 120mm
공기 공급 압력: 4~6kg/cm2
기계의 총 전력: 4.0 KW
전압: 3단계 AC 380V 50/60 Hz
무게: 1100kg

스테이터에 대해 다른 스택 높이를 가지고, 대부분의 코일은 274turns,AWG25입니다.

4 스테이션 완전히 자동 스타터 윙 머신 WIND-ASW-4

시간당 200pcs를 생산할 수 있습니다.

트레일 러닝에 필요한 재료

1 각 높이가 다른 스테이터 20 pcs

2개의 와이어 2개의 버킷

3형 종이 300개씩

4 상처 스테터 1pc 참조

모든 타입을 보낼 필요는 없습니다.

그리고 가장 높은 슬롯 채식율을 가진 전형적인 스테이터를 선택할 수 있습니다.

다른 스택 높이와 다른 와이어 크기로 시험

2 스테이션 스테터 와이더 WIND-ASW-2

3 스테이션 스테터 와이더 WIND-ASW-3

4 스테이션 스테터 와이더 WIND-ASW-4

당신의 스테터 하루 출력, 고객의 공장에서 실행되는 스테터 롤링 기계에 따라

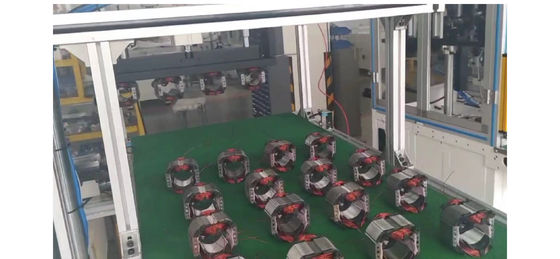

유튜브에서 찍은 사진입니다

적용:

두 개의 폴러 인슬롯 스타터 믹서, 밀러, 전기 도구, 진공 청소기 포일 코일 와일링을 덮고

경쟁적 장점:

1- 완전 자동 스타터 롤링 머신, 자동으로 도구 로딩, 와이어 클램프

2. 높은 슬롯 채우기 속도를 위해 자동 롤링 두 막대 스타터

3. 간편한 운영, 운영자는 단지 고정에 stator를 로드 하 고 상처 stator을 풀 필요가

3고용량 출력 모터 제조업체에 매우 인기있는

파라미터:

스택 높이 10-70mm

스타터 ID 20-60mm

스타터 오D 50-130mm

스타터 스톨 2번

와이어 지름 0.15~1.3mm

윤활 방식: 연속 윤활유 기기

AC380V, 50/60Hz, 4.5KW, 공기 압력 57kg/cm2

약 1200kg, 1500 x 2100 x 1650mm

NCM 번호/HS 코드:8479811000

더 넓은 비디오를 보기 위해 아래 그림을 클릭하십시오
