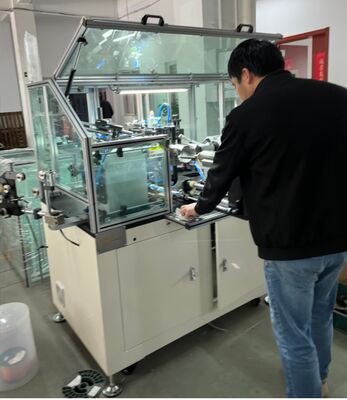

완전 자동 장착 윙링 기계 로터 코일 윙링 전자 텐셔와 함께

완전 자동 권선기 로터 코일 와인더 (전자식 텐셔너 포함)

WIND-ST-TD2B

텐셔너이 권선기에 사용되는 텐셔너는 전자 제어식입니다.

권선기에 사용되는 텐셔너 중 하나는 자기 분말 텐셔너로, 적용 범위가 작습니다.

하나는 히스테리시스 텐셔너로, 적용 범위가 넓습니다.

Wind Autotion은 히스테리시스 텐셔너를 사용합니다.

사진은 최대 토크가 5KG이고 최대 전압이 24V임을 보여줍니다.

적용 분야:

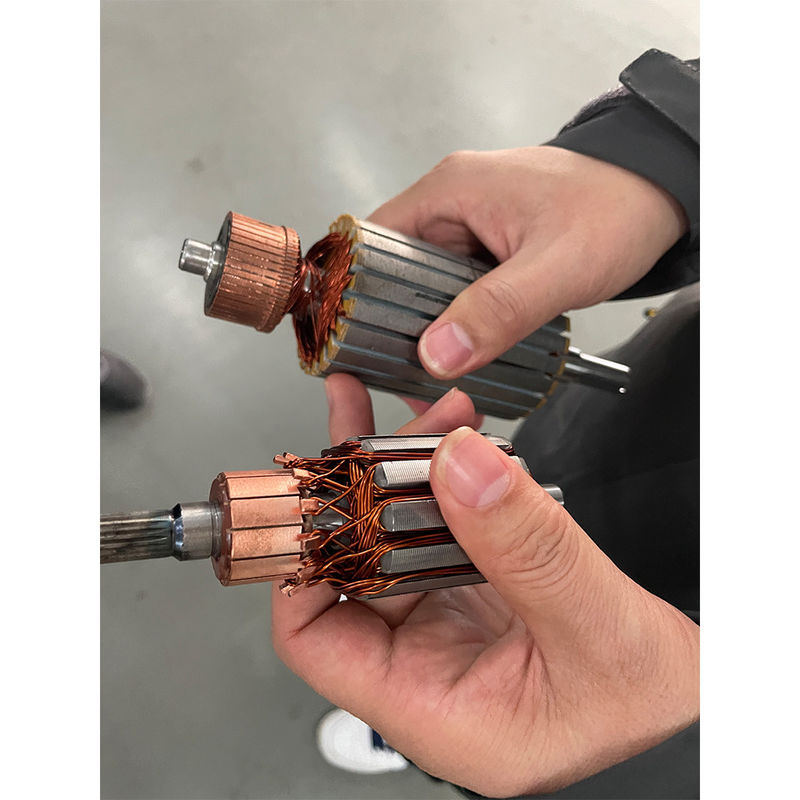

슬롯형 정류자 권선기

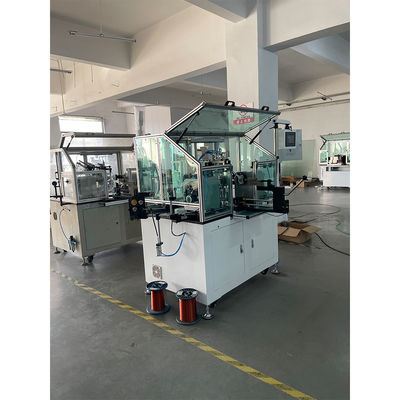

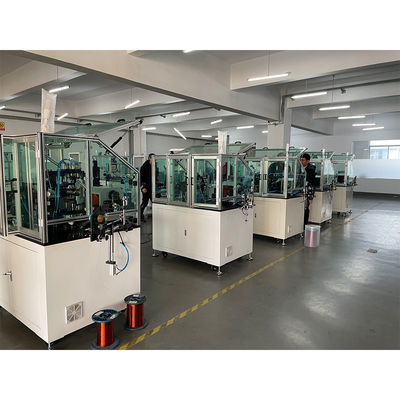

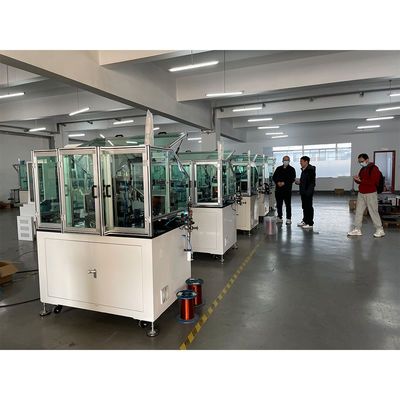

WIND-ST-TD2B 완전 자동 로터 권선기는 이중 플라이 권선기로, 특히

슬롯형 정류자 로터 생산을 위해 설계되었으며, 중간

및 굵은 직경 로터의 고속 권선에 적합합니다. 이 기계는 자동 클리핑 메커니즘과 보조 와이어 삽입

방식을 채택하여 홈이 있는 로터의 권선 속도를 크게 향상시킵니다. 이 기계는 DC 및 직렬 모터 로터 권선에

널리 사용됩니다. 적합한 권선 직경은 0.25mm~1.2mm입니다. 얇은

와이어 라인 슬롯 로터 및 대형 슬롯형 정류자 로터에 널리 사용되며, 홀수 및 짝수 슬롯 홈의 자동

권선에 적합합니다.

경쟁 우위:

1. 얇은 구리선 권선기의 경우,

  기계는 AWG30(0.25mm) 구리선 직경 권선기에 대한 좋은 피드백을 받았습니다.

2. 두꺼운 와이어 권선기의 경우, WIND-ST-TD2B 기계는 AWG16(1.35mm) 권선기를 처리할 수 있습니다.

3. 특수 지정된 정류자 슬롯 가공기와 함께 작업할 필요가 없습니다.

4. 슬롯 정류자 품질이 좋으면 98% 이상의 수율이 보장됩니다.

5. 현재까지 중국에서 슬롯형 권선기 권선에 가장 좋은 기계입니다.

매개변수:

전원: 220V, 50HZ

모터: 권선용 미쓰비시 1000W 서보 모터

배열용 미쓰비시 400W 서보 모터

인덱싱용 미쓰비시 400W 서보 모터

와이어 직경: 0.45mm~1.25mm

유닛 OD: 70~250mm

스핀들: 0~1500rpm

턴 수: 0-999

공기압: 0.5-0.7Mpa

공압 부품: Airtac

사용 지침:

권선기를 수동으로 장착하고 '시작' 버튼을 누르면 기계가 클램핑, 후킹, 권선, 인덱싱을

자동으로 반복하여 하나의 권선기가 완전히 감길 때까지 작동합니다.

WIND-ST-TD2B 권선기는 라이저형 정류자를 가진 권선기에 사용됩니다.

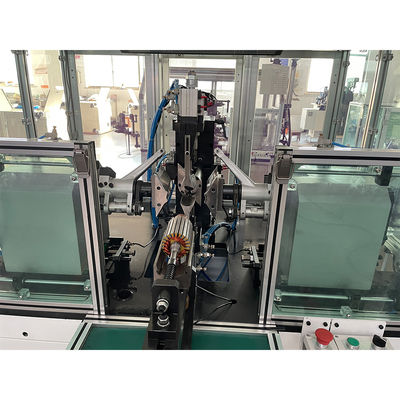

이중 플라이어를 사용하여 권선 작업을 하고 자동 와이어 절단, 클램핑 구조, 보조 와이어

삽입 방식을 통해 권선 속도를 향상시킵니다.

질문과 답변:

질문:

플라이어 타입 권선기인가요? 2극 모터용으로 설계된 기존 권선기의 문제를 어떻게 해결할 수 있는지 이해하고 싶습니다.

4극 라미네이션의 권선 코일은 라미네이션

슬롯에 걸쳐 2극 라미네이션보다 각도가 작습니다. 따라서 4극 권선기는 더 작은 각도의 와이어 안내 헤드를 사용하여 자석 와이어를 4극 라미네이션 슬롯으로

밀어 넣습니다. 따라서 와이어는 슬롯 바닥이 아닌 슬롯 측면에 안착됩니다. 2극 라미네이션의 경우, 안내 헤드가 더 넓고 와이어를 슬롯 바닥으로 안내하여 밀어 넣을 수 있습니다.

4극 또는 8극 권선기에 플라이어 타입 권선기를 사용하는 경우, 와이어를 먼저 슬롯 바닥으로 안내한 다음 슬롯 입구로 올라가서 깔끔하고 정돈되게 만드는 방법이 있습니까?

답변:

4극의 슬롯 충진율에 대한 우려이시군요.

네,

와이어가 슬롯 바닥이 아닌 슬롯 측면에 안착되는

것이 문제였으며,
