동전기 주전기 시험 기계

DC 모터 고정자 테스팅 머신 품질 분석 WIND-DTS

1. 장점

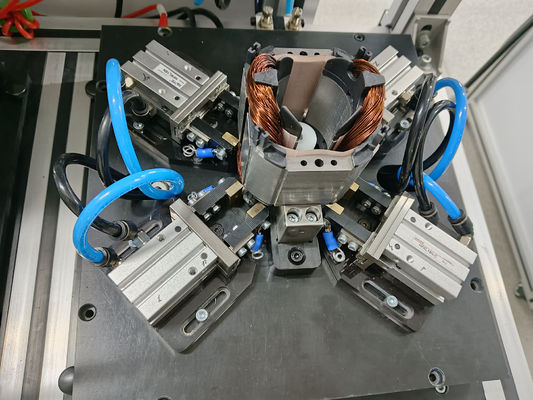

1) 3개의 터미널 와이어에 빠른 클램핑 고정 장치를 장착할 수 있습니다.

2) Pneumatic fixutre는 3개의 터미널 와이어 또는 6개의 엔드 와이어를 테스트하는 데 널리 사용됩니다.

2. 테스트 항목: 모든 테스트 항목은 단독으로 또는 함께 수행할 수 있습니다.

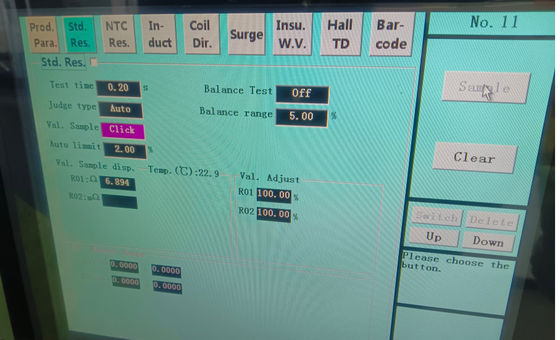

1) DC 저항 테스트

테스트 범위: 0.01W - 1000W

테스트 루프: 6 루프(확장 가능)

공차: ±0.5 %

테스트 방법: 4점, 자동 주변 온도 보정 기능 포함

2) 인덕턴스 테스트(3상 밸런스 테스트 포함)

테스트 범위: 10mH – 500mH

테스트 루프: 6 루프(확장 가능)

공차: ±2.5%

테스트 방법: 4점

3) 턴 대 턴 절연

펄스 고전압: 100V-3000V (100V / 단계)

펄스 피크: 0.5msec

샘플링 주파수: 1-40 MHZ

테스트 루프: 6 루프(확장 가능)

공차: ±2.5%

판단 방법: 면적 차이 판단 (인덕턴스 및 에너지 손실에 민감)

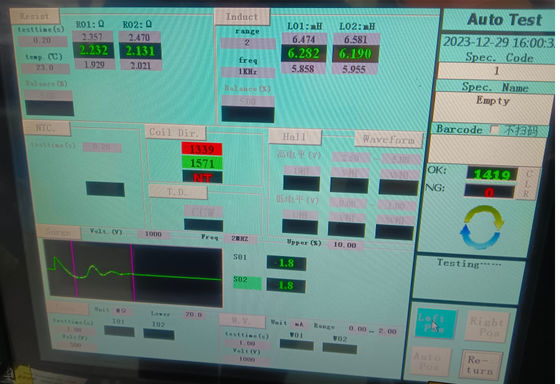

표준 파형은 흰색, OK 파형은 녹색, NG 파형은 빨간색입니다.

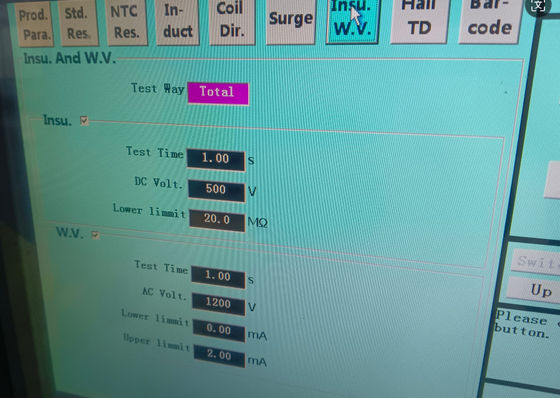

4) 절연 저항

전압: DC500V / 1000V

테스트 시간: 1-10s(조절 가능)

판단 범위: 1-1000 MW

공차: ±2.5%

5) 상간 절연

전압: DC500V / 1000V

테스트 시간: 1-10s(조절 가능)

판단 범위: 1-1000 MW

공차: ±2.5%

6) 상간 내전압

전압: AC100-3000V (100V/단계)

테스트 시간: 1-10s(조절 가능)

판단 범위: 0.1 mA -- 20 mA

공차: ±2.5%

7) 내전압(아크 감지 포함)

전압: AC100-3000V (100V/단계)

테스트 시간: 1-10s(조절 가능)

판단 범위: 0.1 mA -- 20 mA

공차: ±2.5%

8) 저항 밸런스

테스트 방법: DC 저항 샘플링

테스트 시간: 0.1s

판단 방법: 권선 간의 DC 저항 차이를 판단하기 위해 백분율 방법을 채택했습니다.

3. 테스트 시간

https://youtube.com/shorts/seYu6P9OGlU?feature=share
