DC 모터 또는 유니버설 모터에 대한 둥글기 검사기 안정적인 접촉을 유지

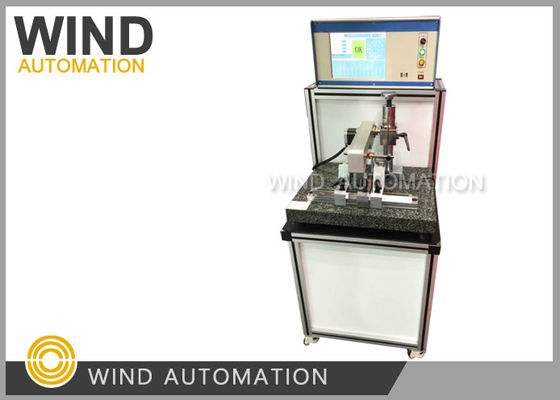

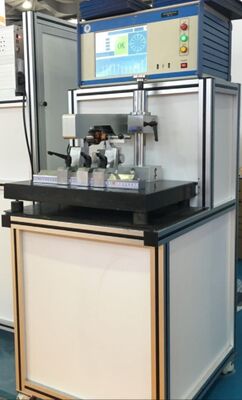

솔질된 DC 모터 WIND-RM-10를 위한 정류 진원도 좋은 통신 테스트 장치

https://youtu.be/dJMY6JVncCY

(1)목적 정류자 진원도 테스트

정류자가 둥글지 않으면 브러시된 DC에서 브러시 마모가 증가할 가능성이 높아집니다.

모터 뼈대뿐만 아니라 정류자의 아크 및 스파크가 증가하여

정류자 확실성, 좋은 정류자 진원도는 전기자 성능에 매우 중요합니다.

정류자는 DC 모터 또는 범용 모터의 슬라이딩 전기 접촉 표면이기 때문에 정류자 진원도 테스트가 중요합니다.

충분히 둥글지 않으면 회전 중에 브러시가 안정적인 접촉을 유지할 수 없습니다. 이로 인해 몇 가지 심각한 문제가 발생합니다.

1. 브러시 스파크 및 아크 발생
   원형이 아닌 정류자는 회전하는 동안 브러시를 위아래로 튀게 만듭니다. 이로 인해 간헐적으로 접촉이 끊어지고 전기 아크(스파크)가 발생합니다. 아크 손상:

• 정류자 표면
• 카본 브러쉬
• 근처 단열재

2. 브러시 마모 증가
   진원도가 좋지 않으면 브러시와 정류자 사이에 압력이 고르지 않게 됩니다. 일부 영역에서는 과도한 마찰이 발생하여 다음과 같은 결과가 발생합니다.

• 빠른 브러시 소비
• 고르지 못한 브러시 표면 마모
• 더 높은 유지 비용

3. 전기적 성능 불안정
   접촉 압력을 변경하면 접촉 저항이 변경됩니다. 이는 다음을 생성할 수 있습니다.

• 불안정한 전류
• 토크 변동
• 전자기 잡음
• 효율성 감소

정밀 모터에서는 작은 편심도 성능에 눈에 띄는 영향을 미칠 수 있습니다.

4. 기계적 진동 및 소음
   편심 정류자는 불균형 회전 표면처럼 동작합니다. 브러시는 높은 지점에 반복적으로 영향을 미쳐 다음과 같은 원인이 됩니다.

• 진동
• 들리는 소음
• 기계적 피로

5. 정류자 바 손상 위험
   국부적인 충격과 가열로 인해 정류자 세그먼트(바)가 느슨해지거나 운모 절연체가 깨질 수 있습니다. 심각한 경우에는 다음이 발생할 수 있습니다.

• 리프팅 바
• 단락
• 치명적인 로터 고장

6. 고속 모터의 중요성
   RPM이 높을수록 브러시 충격이 더 자주 더 큰 힘으로 발생하기 때문에 아주 작은 진원도 오류도 증폭됩니다. 따라서 다음과 같은 경우 진원도 공차가 더욱 엄격해집니다.

• 자동차 모터
• 전동 공구
• 진공 청소기 모터
• 스타터 모터

일반적인 생산 목적
모터 제조에서 진원도 테스트는 일반적으로 다음을 확인하는 데 사용됩니다.

• 가공 후 터닝/연삭 품질
• 샤프트 및 정류자 동심도
• 성형 또는 핫 스테이킹 후 변형
• 조립 정확도

일반적인 검사 방법

• 다이얼 표시기 런아웃 측정
• 진원도 시험기
•
•
• V 블록 + 표시기
• 에어 게이지 시스템
• 온라인 레이저 검사 시스템

관련 매개변수는 종종 함께 확인됩니다.

• TIR(총 지표 런아웃)
• 동심도
• 원통형
• 세그먼트 높이 차이("하이 바")

실제로 과도한 정류자 런아웃은 DC 모터 생산 시 브러시 스파크 문제의 가장 일반적인 근본 원인 중 하나입니다.

(2)기술 데이터

(3)특징

1. 진원도 측정에는 고정밀 LVDT 센서가 사용되며 아날로그와

높은 안정성과 센서 신호에 대한 빠른 액세스를 실현하는 디지털 필터링 방법을 보장합니다.

센서 신호의 높은 정밀도.

2. 스테퍼 모터는 측정의 구동 소스로 사용되며 모터 구동 높은 세분화와 결합됩니다.

고속 펄스를 통해 모터가 원활한 연속 및 측정 지점으로 작동하도록 보장

등거리 분포.

3. 정류자 슬롯 데이터 인식 알고리즘은 고유하여 측정 결과를 보장합니다.

데이터의 진위성을 보장하기 위해 데이터에는 간격과 간격 가장자리 데이터가 포함되지 않습니다.

측정 결과.

4. 정류자 막대에서 측정할 때 표면의 진원도 감지도 완료됩니다.

보다 정확한 품질의 뼈대를 찾으려면 동시에 중심 축을 사용하십시오.

(4)경쟁 우위

1. 정류자 표면 선삭 품질은 성능에 영향을 미치는 중요한 요소 중 하나입니다.

전기자의 회전 품질을 적시에 확인하면 효과적인 제어 수단을 제공할 수 있습니다.

선반 품질.

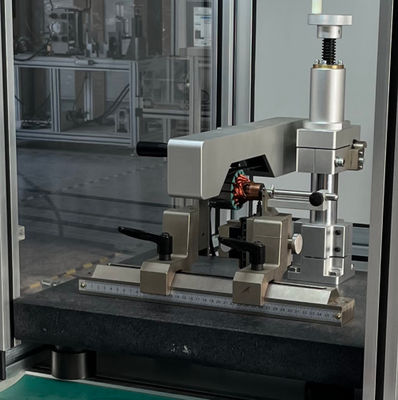

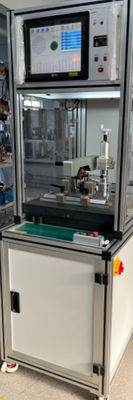

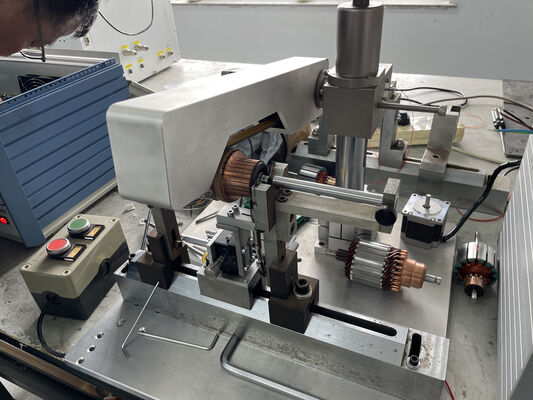

2.WIND-RM-10 회전자 진원도 시험기는 전기자 정류자 진원도를 빠르고 빠르게 감지할 수 있습니다.

정확하게, 뼈대 생산의 상태를 아는 빠르고 직접적인 방법이고, 통제할 수 있습니다

시기 적절한 제품 품질, 생산 공정을 제어하고 뼈대 제조 품질을 보장합니다.

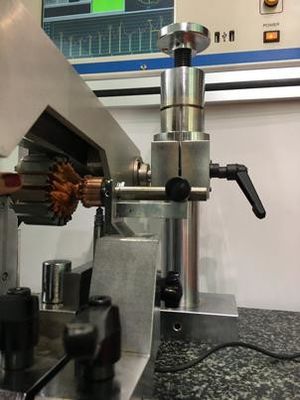

3. 높은 정밀도, 녹 없음, 녹 없음, 산 및 알칼리, 자화 없음, 변형 없음, 우수한 내마모성,

대리석은 배치 플랫폼으로 사용되며 V 시트는 대리석 플랫폼에 배치되며 배치는

V시트의 정확도가 향상되었습니다. 구성 요소(및 커넥팅 로드 구동 부품)가 로터를 구동합니다.

(및 커넥팅로드 구동 부품) 두 쌍의 지렛대 연결 레버 메커니즘이 동기식

클램프 타이트한 로터는 로터의 원활한 회전을 보장하여 테스트의 정확성을 보장합니다.

결론적으로, 실용신안은 로터 진원도 시험기의 자동화 정도를 향상시킨다.

기존 기술을 활용해 생산 효율성을 높이고, 인력을 절약하며,

진원도 시험기의 시험 정확도를 향상시킵니다.

https://youtu.be/dJMY6JVncCY진원도 테스트를 위한 영어 버전
