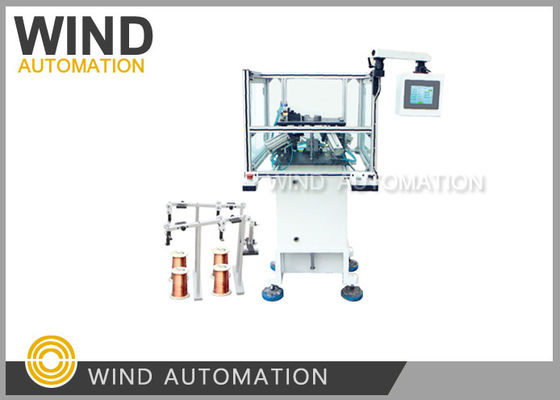

4 개의 노즐 스테이터 바늘 윙링 머신 4 개의 폴러를 위해 그림자 BLDC 모터
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 조건: | 새로운 | 인증서: | CE |
|---|---|---|---|
| 워킹 스테이션: | 단일 역 | 자동화 타입: | 완전 자동 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
4 개의 노즐 스테이터 바늘 윙링 머신 4 개의 폴러를 위해 그림자 BLDC 모터
와일딩 머신 WIND-1A-TSM는 와일딩을 수행하기 위해 4 폴 셔드 폴 모터에 적합합니다.
에 따라 stator 롤링 방법, 바늘 롤링 기계의 다른 종류는 하나를 가질 수 있습니다,
두, 셋,4개의 바늘
4 폴 스타터, 우리는 일반적으로 4 바늘 와일딩 머신 WIND-1A-TSM,
그것은 심지어 4pcs 시작 와이어와 4pcs 종료 와이어가 필요합니다
연결된,
바늘은 나선 스핀드를 움직이는 캠 장치 회전으로 작동합니다.
기계 WIND-1A-TSM Mitsubishi PLC, Embedded 인간 - 기계와 같은 주요 전기 부품
인터페이스, Airtac 실린더 등에 CE 표시가 있습니다.
프랑스, 루마니아 등 유럽에 수출하는 회사입니다.
내가 당신이 1 바늘 또는 2 바늘을 선호하는 이유를 알 수 있습니까, 그것은 다리 전선에 표시되었기 때문에
사진?
1개의 바늘을 가진 기본 기계형 WIND-1-TSM은 작은 바늘을 가진
양
그것은 슬롯을 하나씩 윙 할 수 있습니다, 그리고 당신은 당신이 유형을 사용하는 경우 손으로 브릿지 와이어를 넣어야 할 수 있습니다
WIND-1-TSM로 당신의 스테터 단열 뚜?? 을 자동으로 기계 위치 브릿지 와이어,
그늘진 폴 인덕션 모터의 폴은 4 개의 슬롯으로 구성되어 있으며, 라미네이션을 가로질러 잘라집니다.
슬롯 스톨의 작은 부분은 코일의 도움으로 단축됩니다.코일은
구리선이 코일은 쉐이딩 코일로 알려져 있습니다.
풍자 자동화 또한 고객 맞춤형 서비스를 제공 합니다, 만약 스테터 목록 스펙 이상 타격.
(1) 사양
| 와이어 지름 | 00.08~1.00mm |
| 스타터 ID | 15~65mm |
| 스택 길이 | 7~90mm |
| 나그네 | 0~9999 |
| 이동 | 스텝/자동 |
| 슬롯 번호 | 4 (개인 맞춤) |
| 공기 출처 | 5~7kg/cm3 |
| 힘 | 2KW |
| 전원 공급 | AC 220V, 50/60HZ |
| 무게 | 450kg |
| 차원 | 1550x900x1450mm |
(2) 적용
4극 쉐이드 폴 모터에 적합합니다.
(3) 기계 구성
미쓰비시 PLC
터치 화면
AIRTAC 실린더
고전력 스텝 모터
윤활시스템
4 세트 자동 와이어 클램핑 및 절단 시스템
(4) 특징
고속 바늘 롤링
완전 프로그래밍 가능한 동작
바늘 롤링 과정의 높은 품질 수준
고객들의 요구사항에 따라
자동 롤링, 인덱싱, 레이어링 및 종료
도구의 빠른 교체
|
자동 스타터 바늘 롤링 기계 응용
|
4극 모터 스타터 선드링 |
|
노즐 4개
|
4개의 전구와 동시에 400회속으로 바람을 부릅니다. 4개의 고정선과 4개의 종착선, 회전 750, 와이어 지름 SWG35, 0.2mm 그림자 스톨 스테이터, 사이클 시간은 2분입니다
|
|
4 롤 스테터 바늘 롤링 |
4극 쉐이딩 모터용 전용 기계
스타터 윙
|
장점:
1한 번에 4개의 슬롯을 바람을 불어, 빨리
2자동 롤링, 자동 절단 한 번에 네 개의 막대
3.4 세트 자동 클램프 및 자른 와이어 장치, 바람 그림자 스톨 모터 4 슬롯 동시에,
그리고 자동으로 케이블을 잘라
코일이 있는 부분은 그늘이 있는 부분이고 다른 부분은 그늘이 없는 부분입니다.
모터 와일링 기계 제조사 샘플 필요:
1. 스테타터 스택 샘플 각 5pcs
2구리 와이어 가이드 각 1 롤
3스테타터 라미네이션 도면 및 와일링 도면
