파우더로 코팅 된 단열 된 스테이터 코일 와일딩 머신 브러시리스 모터용 바늘 와일더
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 윙 다이어그램: | 윙 다이어그램에 따르면 | 와인딩 타입: | 플라이어 와인더 대신 니들 와인딩 |
|---|---|---|---|
| 워킹 스테이션: | 단일 스테이션 3 바늘 3 스테이션 와이더로 | 권취 속도: | 와이어 게이지에 따라 300RPM ~ 500RPM |
| 자율형: | 완전 자동 | 기재색: | 흰색 또는 고객 요구 사항 기준 |
| 배선 칫수: | AWG 17, 1.2mm | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |

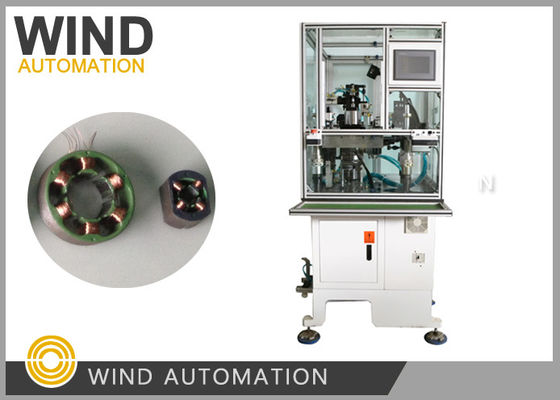

파우더로 코팅 된 단열 된 스테이터 코일 와일딩 머신 바늘 와일더WIND-3A-TSM
적용:
바늘을 굽는 BLDC 스테이터 세 단계 모터와 같은 꿰매기 기계, 에어컨 압축기,
냉장고 압축기,물 펌프 자동차 응용, 연료 펌프 모터 6 폴, 9 폴, 12
열두 대 또는 열여덟 대
장점:
- 네✔3 바늘 바람 3 슬롯 동시에, 더 넓은 9극 BLDC 스테터에 대한 3번 롤링을 완료 할 수 있습니다
- 네✔ 6, 9, 12 폴러 스타터를 윙 할 수 있습니다 3 슬롯의 배가
- 네✔ 와일링 속도는 0.08mm에서 1.2mm까지 다른 와이어 지름에 따라 설정 할 수 있습니다.
그리고 중량 또는 가벼운 무게의 스타터, 큰 또는 작은 스택 높이는, 라미네이션 없이 좋은 apation
특징:
브러시리스 모터 스테터 와일링 머신 WIND-3A-TSM다극 3단계 스테터 생산을 위해 설계되었습니다.
그 회전 경로는 사각형 모양입니다.동시에 자동으로 와이어 와이어링과 배열을 합니다.
슬롯 바늘 롤링, 배열, 인덱싱, 위치 브릿지 와이어, 잘라 와이어 완전히 자동입니다.
파라미터:
와이어 지름: 0.08~1.2mm (AWG17~AWG39)
스타터 ID:15~65mm
코어 길이:7-110mm
0-99999번 돌림
작동 옵션: 단계/자동
스테이터 폴: 6 폴, 9 폴, 12 폴, 18 폴 (개인 맞춤)
공기 압력: 5~7kg/제곱 센티미터
전력:2KW, AC220V 50/60Hz
무게: 약 450kg
차원: 1600 ((L) x1100 ((W) x1400 ((H) mm
1어떤 종류의 스테이터 바늘 롤링을 우리는 첨부 그림에서 우리의 스테이터에 선택해야합니까?
와일딩 어레이 인덱싱 서보 장치와 함께 와일딩 기계 WIND-3A-TSM
그리고 각 스윙 캠 장치는 그림에 표시 된 당신의 스테터 롤링에 매우 적합합니다,
그것은 큰 및 작은 와이어 와이빙에 매우 안정적입니다. 힐 또는 가벼운 BLDC 모터 압축기 스테터.
2.또한 우리의 설계의 윙링 기간을 추정할 수 있나요?우리는 몇 개의 스테이터를 생산할 수 있습니까?
한 시간 안에?
윙링 데이터에 따르면 윙 27번, 와이어 지름 0.8mm,
우리가 제안하는 와일링 속도는 300RPM입니다. 그리고 그것은 약 1분 걸립니다
한 시간 안에 60개 이상 얻을 수 있습니다.
3기계 추적을 위해 필요한 재료 목록은 뭐죠?
기계 제조 및 시공에 필요한 샘플은 아래와 같습니다.
1- 스타터 스택 5개
2상처 스테터 1pc
3구리 와이어 1 롤은 15pcs 스타터를 롤하기에 충분합니다.
4어떻게 하면 문제를 해결 할 수 있을까요?
우편을 보낼 수 있습니다. 풍력 자동화 기관은 24시간 이내에 답할 수 있습니다.
아래는 문제 촬영의 예입니다.
기계가 홈 포지션으로 돌아가기 위해 아래 단계를 따르십시오.
1- '수동'을 누르면,
2. 상대적인 포지션이 노즐을 필요로 하기 때문에, 노즐을 조립
3. PDF 프로세스 당 세 개의 스위치를 조정
4. 모든 스위치가 잘 조정 된 후, 홈 위치로 이동 하려면 긴급 누르면 기계가 잘 작동을 시작할 것입니다
동영상을 보기 위해 아래 그림을 클릭하세요
