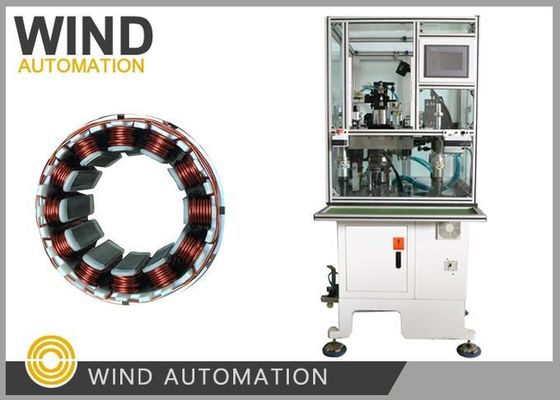

내부 슬롯 브러시리스 모터 스테이터 바늘 와일딩 머신 한 번에 세 바늘
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 고정자 타입: | BLDC 스테이터 6극, 9극, 12극 | StatorCertificate의 윙링 방식: | 3단계 모터 U V W 같은 윙 라인 |
|---|---|---|---|
| 워킹 스테이션: | 단역 3개 바늘 | 자동화 타입: | 완전 자동 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
인슬롯 와일링 머신 내부 슬롯 브러쉬리스 모터 스테이터 바늘 윙닝 머신 한 번에 세 바늘
이 인슬롯 와일딩 기계는 좁은 슬롯 너비지만 높은 슬롯 채우율을 가진 다극 3 단계 스테토르를 생산하도록 설계되었습니다. 그것은 하나의 스테토르의 3 개의 슬롯을 동기적으로 윙 할 수 있습니다.자동 배열을 제외하고, 기계는 자동 롤링, 인덱싱, 레이어링 및 종료 할 수 있습니다.
(1) 사양
| 와이어 지름 | 00.08~1.2mm |
| 스타터 ID | 19~65mm |
| 스택 길이 | 7~110mm |
| 나그네 | 0~9999 |
| 이동 | 스텝/자동 |
| 슬롯 번호 | 6,9,1218 (개인 맞춤) |
| 공기 출처 | 5~7kg/cm3 |
| 힘 | 2KW |
| 전원 공급 | AC 220V, 50/60HZ |
| 무게 | 750kg |
| 차원 | 1600x1100x1400mm |
(2) 적용
좁은 슬롯 너비지만 높은 슬롯 채우기율을 가진 다양한 유형의 스타터에 적합합니다.
(3) 특징
동시풍 3 슬롯
직사각형 모양의 윙링 트랙
바늘 롤링의 정확성
완전 프로그래밍 가능한 동작
높은 롤링 요구 사항을 충족 할 수 있습니다.
도구의 빠른 교체
각기 다른 스테이터에 따라 조정 가능한 윙 파라미터
(4) 기계 구성
미쓰비시 PLC
터치 화면
AIRTAC 실린더
델타 AC 서보 시스템 및 4 스핀드 동기 제어 장치
윤활시스템
(5) 이 기계 조사에 필요한 정보
그것은 고객이 아래 정보를 포함하여 우리에게 자세한 도면을 보낼 수 있다면 더 좋을 것입니다.
1. 스테타터 도면
2. 스테타터 와일딩 도면
3롤링 분포 도면
4다른 기술 요구 사항
가능하면 고객이 샘플을 보내면 더 좋을 것입니다.
태그: 바늘 굽기 기계, 인슬롯 굽기 기계, BLDC 굽기 기계, 스테터 굽기 기계, BLDC 모터 스테터 굽기 기계
| 부품 목록 BLDC 모터 스테이터 와일딩 머신 WIND-3A-TSM | |||
| 부품 | 이름 | 스펙. | 쿼티 |
| 1 | 스핀드 벨트 | HTD8M-776 | 1pc |
| 2 | 배열 벨트 | HTD8M-624 | 1pc |
| 3 | 벨트 | HTD5M-825 | 1pc |
| 4 | 퓨즈 | RT비전용품 | 2개 |
| 5 | 퓨즈 | RT기생물 (2021) | 2개 |
| 6 | 자석 스위치 | AL-11RL-02 | 1pc |
| 8 | 세라믹 바퀴 | ¥4 | 1pc |
| 도구: | |||
| 1 | 앨런 스위치 | 8개 | 1 세트 |
| 2 | 오픈 엔드 레인치 | 13~16mm | 1pc |
| 3 | 워드 스크루드라이버 | 4인치 | 1pc |
| 4 | 필립스 스크루드라이버 | 4인치 | 1pc |
| 5 | 랜치 | 8개 | 1 세트 |
| 6 | 도구 상자 | 1pc | |
| 7 | 직사각형 톱니 | 1pc | |
| 사용자 지정 부품 | |||
| 1 | 노즐 | 1pc | |
동영상을 보기 위해 아래 그림을 클릭하세요
