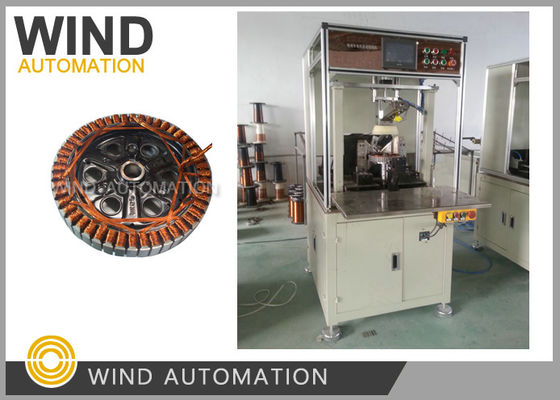

전기 자전거 모터 스쿠터와 스테터 코일 윙링 머신을 윙하는 방법
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 조건: | 새로운 | 인증서: | 주요 부품 CE |
|---|---|---|---|
| 워킹 스테이션: | 단일 역 | 모터 응용: | 휠 모터 |
| 자동화 타입: | 전자동 와인딩, 배열, 커팅 | 기재색: | 흰색 또는 고객 요구 사항 기준 |
| 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
전기 자전거 모터 스쿠터와 스테터 코일 윙링 머신을 윙하는 방법WIND-HMW-1M
적용:
스쿠터, 전기 자전거, 허브 모터, 바퀴 모터, 오버런너 모터, BLDC 엔진 외부 스테터 평행 전선 와일링
장점:
1허브 모터 롤링 통과율 98%에서 99%로, 허브 모터 생산에서, 단지 1pc 또는 2pcs는 실패 할 수 있습니다
2. 자체 개발 기계적 긴장, 한 긴장 서버 전선을 처리 할 수 있습니다
3.운영자 직원은 작동과 운영에 익숙하고 기계에 대한 좋은 감각을 가지고 있어야 합니다.
기술 데이터:
| 스타터 오드 | 198mm, 207mm, 226mm, 254mm, 262mm | E-Bike 전압에 연결 |
| 스테이터 두께 | 최소 14mm 최대 35mm | |
| 와이어 지름 | 00.3mm에서 0.6mm까지 | SWG24, 0.56mm가 일반적입니다. |
| 회전 수 | 4회전에서 8회전 | 주전자 코일 윙 턴 전력으로 연결 |
| 슬롯의 수 | 지정되지 않았습니다. | 보통 48 슬롯에서 54 슬롯 |
| 평행 전선 수 | 13~16개의 선 | |
| 사이클 시간 | 1 조각당 약 5분에서 7분 | |
| 단열용 종이 두께 | 0.18mm에서 0.20mm까지 | 또한 스타터 분말 코팅 단열 방법 |
| 시간이 지남에 따라 변화 | 하드웨어와 소프트웨어를 포함해서 최대 20분 | |
| 회전하는 길 |
3단계 Y형 연결 두 개의 시노스 파동 |
예를 들어: 198mm OD (바퀴 모터에서 7.8 인치) 허브 모터에 대해, 스테터 슬롯은 51 슬롯, 윙링 방식 3-3-3-4-4 |
| 공기 압력 | 0.4-0.7MPa | |
| 전원 공급 | 3단계 380V, 50Hz | |
| 힘 | 약 3KW | |
| 합격률 | 98%~99% | 생산 100pcs, 단지 1pc 또는 2pcs 허용하지 않습니다 좋은 |
| 생산 선행 시간 | 2개월 |
주요 구성:
|
제어 시스템 |
중국PLC
|
|
세르보 시스템 |
일본 미쓰비시세르보 시스템
|
|
전압 시스템 |
일정한 토크의 서보 모터, 일정한 긴장
|
동영상을 보기 위해 아래 그림을 클릭하세요
