제품 상세 정보:
결제 및 배송 조건:
|
중요한 요인: | 모양의 헤어 핀이 스타터 ID,OD,높이에 맞습니다. | 워킹 스테이션: | 복합기계 |
---|---|---|---|
처리된 와이어 크기: | 3mm*8mm, AWG9 AWG1 | 헤어핀 성형공정: | 절단, 에나멜 벗기, 형성 |
사이클 시간: | 와이어의 사이클 시간은 3s에서 5s입니다 | HS 코드: | 84798110 |

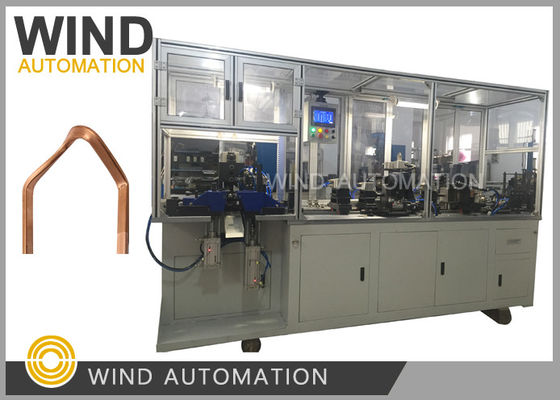

정사각형 와이어 포밍 머신 WIND-HF-BX
(1)적용:
저용량 자동차 시작기
(2)펀치 폼 머신 의 질문 및 답변:
질문: 스핀 형성 과정에서 코일 가장자리에 샴퍼를 어떻게 형성합니까? (절단 방법 또는 압축 방법)
|
|
답: Chamfer는 에마일 제거 후 그리고 펀치 절단 방법으로 절단하기 전에 이루어집니다. 왜냐하면 당신의 코일은 분열로 형성되기 때문입니다. |
|
|
|
답: 형성 핀의 전체 길이는 설정됩니다 |
|
질문:핀 포밍에서 코일 길이 반복성은 무엇입니까? |
|
답: 길이는 세르보 모터에 의해 제어됩니다, 그것은 반복성을 가진 일관된 길이입니다 |
|
질문: 0.1 또는 0.2mm 같은 값의 코일 길이 반복성을 확인합니다. ? |
|
답:형성 된 코일 길이 허용 범위 +/- 0.2mm |
(3)파라미터:
코어 슬롯 커버 범위: 72 슬롯, 84 슬롯, 96 슬롯
(4)구성:
1미쓰비시 PLC, 10인치 터치 스크린
2타이완 HIWIN 선형 가이드와 모듈, 델타 서보 모터 라인. 라인 길이 조정.
3타이완 니콜라스 정밀 행성 절단기
4타이완 AIRTAC 공기 부품 및 전자기 밸브
입력:
직사각형 스핀 롤 (WIND-HF-BX는 스핀 롤을 위한 자동 피더 유닛을 갖추고 있습니다.)
출력:
모양이 된 핀
