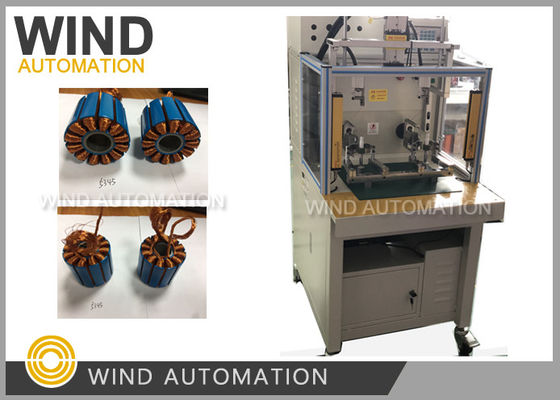

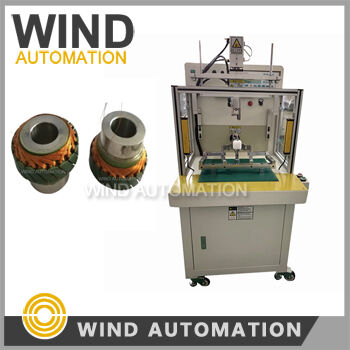

Bldc Pmac Stator 와일딩 머신 12 24 36 치아 스트랜드 와이어 플라이어 와일딩
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 모터 유형: | 12 이빨 24 이빨 36 이빨 외부 스테이터, 로터, 장갑 | 윙윙하는 길: | LRK 윙은 CNC 컨트롤러 CNC300에 설정할 수 있습니다. |
|---|---|---|---|
| 작업 스테이션: | 한 개이거나 두배 스테이션 | 와인딩 속도: | 와이어 게이지당 300RPM |
| 단일 와이어 또는 무티 와이어: | 단일 와이어 또는 무티 와이어 | 고정자 OD: | 160mm (6.30') |
| 모터 권선: | BLDC 및 PMAC 스테터,펌프,RC 모델 비행기 모터 스테터,비행기, 드론, | 판매 후: | 해외 기계 서비스에 사용할 수 있는 엔지니어 |
| 강조하다: | 플라이어 와일링 머신,모터 권선 기계 |
||
스트랜드 와이어 플라이어 와인딩 12-투스 24-투스 36-투스 BLDC 및 PMAC 고정자 WIND-HMW-205D
고정자 와인딩 머신 적용:
고정자 플라이어 와인딩 머신은 아웃러너 BLDC 모터 고정자를 다음과 같이 와인딩합니다.
BLDC 및 PMAC, 모델 고정자, 팬 고정자, 천장 팬 고정자,
장난감 모터, 스케이트보드 휠 모터 고정자, 대형 외부 고정자,
드론 고정자, 항공기, 항공기 헬리콥터 모터 아웃러너 고정자
RC 모델 비행기 모터
플라이어 와인더 질문 및 답변:
1. 치아 사이와 인접한 두 개의 치아 사이의 공간은 얼마나 필요합니까?
완전히 와인딩된 치아?
플라이어 와인딩 머신은 27가닥 와이어, 0.28mm 크기에 대해 치아 사이에 2.8mm가 필요합니다.
따라서 4mm 슬롯 폭이면 충분합니다.
2. W고정자의 최소 및 최대 치수에 대한 정보가 필요합니다.
각 고정자 유형에 대해 툴링을 변경/제작하는 방법
고정자 유형이 다양할 수 있으므로 단일 스테이션 와인더 WIND-HMW-205S가 적합합니다.
고정자 OD 범위의 최소 및 최대 치수는 12mm(0.48인치), 12슬롯,
및 160mm(6.30인치),
3. 우리의 목표는 직경 80mm에서 350mm 사이의 고정자를 와인딩하는 것입니다.
스택 높이 15~100mm
WIND-HMW-205S는 160mm 미만의 소형 고정자 OD를 만들기 위해 설계되었습니다.
더 큰 고정자를 와인딩하는 데는 적합하지 않습니다.
자동차가 트럭으로 작동할 수 없는 것처럼,
다른 유형의 기계인 WIND-HMW-1M은 E-바이크 휠 모터 와인딩용입니다.
해당 와인더는 전기 자전거의 대형 휠 모터용으로 설계되었습니다.
플라잉 모델 고정자 와인딩 머신 장점:
| 와인딩 유형 |
CNC 플라이어 와인딩은 니들 와인딩보다 빠릅니다.
|
| 툴링 변경이 쉬운 스마트 머신 |
프로토타입 및 저용량 생산에서 다양한 kv 값을 테스트할 수 있는 맞춤형 와인딩 스킴을 수행하는 기계. WIND-HMW-205D와 같은 와인딩 머신은 제조업체에서 맞춤형 와인딩 스킴을 주문하는 데 드는 시간을 많이 절약할 수 있습니다. |
| 아웃러너 모터 고정자 크기 |
2슬롯에서 24슬롯까지, 다른 슬롯은 맞춤 제작됩니다. 가장 작은 외부 직경 고정자 와인딩 머신은 12mm(0.48인치), 12슬롯을 와인딩할 수 있으며, 아래 와인딩된 고정자 사진에 표시되어 있습니다.
|
| 단일 와이어 또는 다중 와이어 |
하나의 와이어 또는 병렬 와이어 스트랜드로 고정자를 와인딩할 수 있습니다.
|
| 다중 와이어 처리 |
30개 와이어와 15개 텐셔너
|
브러시리스 모터 아웃러너 고정자 플라이어 와인딩 머신 매개변수:
와이어 직경: 0.10~0.60mm (AWG18 ~ AWG23)
작동 옵션: 자동
자동 와인딩, 자동 인덱싱, 자동 와인딩 배열, 자동 클램핑 및 절단
고정자 슬롯 번호: 2~24슬롯 (기타 슬롯은 맞춤 제작)
와이어 변위: 60mm
전원 공급 장치: AC220V 50/60Hz
무게: 약 350KGS
치수: 1260(L)x650(W)x1150(H)mm
컨트롤러: CNC300
이러한 와인딩의 목적은 전류가 흐를 때 자기장을 생성하는 것입니다.
간단한 수동 공급 기계부터 복잡한 기계까지 여러 가지 유형의 와인딩 기계가 있습니다.
컴퓨터 수치 제어(CNC) 기계. 와인딩 기계의 더 일반적인 용도 중 일부는 코일
와인딩, 로프 와인딩 및 연속 와인딩입니다. 많은 산업에서 이러한 장치를 사용합니다.
전자 제품, 고정자, 로터 및 모터 생산용 아마추어 및 와이어 산업 포함.
기계 제조 및 시운전을 위해 아래 샘플 및 도면이 필요합니다:
1. 와인딩 없는 고정자 스택 5개
2. 와인딩된 고정자 1개
3. 10개 고정자 와인딩에 충분한 구리 와이어 1롤
4. 고정자 라미네이션 도면 및 와인딩 도면
스트랜드 와이어 고정자 와인더 비디오를 보려면 아래 링크를 클릭하십시오.
