완전 자동 모터 와일딩 머신 8kw 코팅 된 스테이터 스택을위한 치아 와일딩
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 조건: | 새로운 | 주축: | 4 주축 |
|---|---|---|---|
| 워킹 스테이션: | 한 역/두 역 | 권취 속도: | 최대 400RPM 와이어 가이드, 스테터 크기 |
| 자율형: | 완전 자동 | 기계 색상 모터 윙: | 흰색 또는 고객 요구 사항 기준 |
| 모터 권선: | 코팅된 스타터 스택 또는 플라스틱 뚜?? 의 치아 윙 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 하이 라이트: | 플라이어 와일링 머신,모터 권선 기계 |
||
스탠터 와일딩 머신 이빨에 코일을 만들기 위해 슬롯의 전기 정적 코팅 WIND-NR148-1
스타터 치아 윙링 기계 응용:

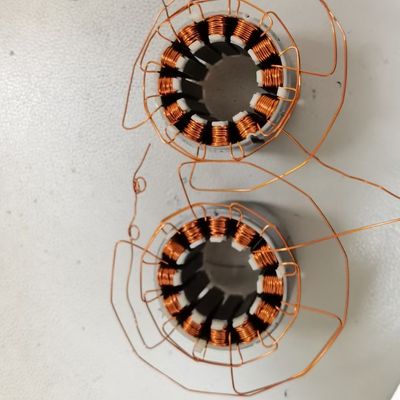

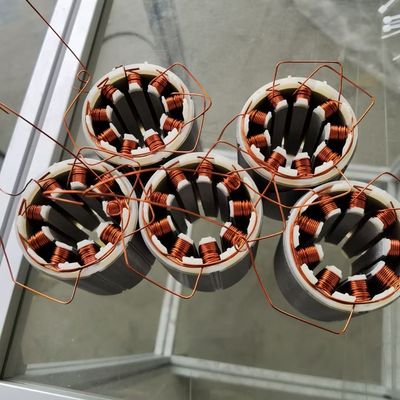

36 슬롯 스테터와 같은 인슬롯 스테터에 톱니에 스필을 만들어,
스테이터 와일딩 머신파라미터:
| 모델 | WIND-NR148-1 |
| 윙 스택 | 내장 스타터 |
| 역 | 단일 역 |
| 와이어 지름 | 0.1-1.2mm (Stator 슬롯 충전 속도와 슬롯 너비에 따라) |
| 스테이터 크기 | 외부 지름: 최대 230mm (9.055') 내부 지름:min.10mm (0.394'') 스택 무게: 최대 10KG (파운드) 스택 길이는 최대 100mm (3.94 ̊) |
| 프로그램 설정 |
최대 단계는 200 단계입니다. 시스템 프로그램은 컴퓨터에 의해 업로드 될 수있는 저장소보다 더 큰 10 세트를 저장하고 무제한 저장소로 다운로드 할 수 있습니다.
|
| 롤링 속도 | 최대.400rpm (선 크기와 스택 길이 및 스타터 크기에 따라) |
| 축 | 4 축 |
| 전체 전력 | 8KW |
| 입력 | AC380V ±10%3단계 50/60Hz |
| 공기 출처 | 0.4~0.7Mpa |
| 기계 크기 | 약 1000 (W) × 800 (D) × 1800 (H) mm |
질문과 답:
1. 아래 브러시리스 모터의 윙 사이클 시간은 무엇입니까?
스테이터는 230mm의 외부 지름이 있습니다.
내부 지름은 167.2mm입니다.
스테이터의 길이는 10mm에서 100mm입니다. 하지만 이제 우리는 10mm 길이의 스택을 주문했습니다.
각 치아에 40개의 회전이 있고, 0.4mm 지름의 4개의 가이드가 병행되어 있습니다.
사이클 시간: F또는 위에 언급 된 각 스테이터를 롤하는 것은 조각당 10 분에 걸립니다.
2기계가 작동하기 위해 슬롯에 전극적인 코팅을 사용해야 할까요?
기계는 당신의 가장 큰 스테이터 길이에 따라 설계됩니다, 그렇게 큰 스테이터, 그것은 매우 무겁습니다
최소 5KGS, 그래서 롤링 중에, 우리는 롤링을 부드럽고 영향을받지 않도록 하기 위해 감소기를 추가해야합니다,
각 치아에 40개의 회전이 있고, 0.4mm 지름의 4개의 가이드가 병행되어 있습니다.
당신의 전선과 회전이 슬롯 영역에 너무 많습니다.
위층 가닥은 아래층 가닥을 누릅니다.
위층 철이 떨어질 것이고,
풍력 자동화 제안:
1우리는 단열 뚜?? 을 제안하고 우리는 뚜?? 을 디자인 할 수 있습니다.
롤링 시범이 절단 모자가 필요하다는 것을 보여주면
당신은 참조 할 수 있습니다36 슬롯의 전기 정적 코팅 스테터 와일딩 머신비디오,
너랑 같은 윙링 방식이야 하지만 윙링은 거의 안되는데
2플라스틱 뚜?? 을 만들기 위한 도구를 투자하고 싶지 않다면
재료는 섭씨 155도까지 견딜 수 있어야 합니다.
0.7mm에서 0.8mm의 단일 와이어를 사용할 수 있습니다
직경 0.56mm의 2개의 와이어 또는 직경 0.4mm의 4개의 와이어를 사용하여
- 네
기계 제조 및 시공에 필요한 샘플과 도면은 아래와 같습니다.
1.슬롯 충전 속도를 확인하기 위한 스테터 라미네이션의 CAD 도면
2회전 도표
3구리 와이어 1 롤은 2pcs 스타터를 롤하기에 충분합니다
4. 스테터 위치 슬롯 장소가 있습니까
주요 부분
| - 아니 | 이름 | 브랜드 | 언급 |
| 1 | PLC | 야스카와 | |
| 2 | 세르보 모터 | 야스카와 | |
| 3 | 터치 화면 | 웨인뷰 | |
| 4 | 센서 | OMRON | |
| 5 | 전기 단위 | 슈나이더 | |
| 6 | 공기 단위 | 신첸 | |
| 7 | 구리 라잉 | NSK | |
| 8 | 스크루 가이드 | HIWIN | |
| 9 | 타이밍 벨트 | 게이트 | |
| 10 | 전원 공급 | 좋은 의미 | |
| 11 | 텐셔너 | ETA-1000/L-R | |
| 12 | 감축기 | Nidec-SHIMPO | 리브 스테터 필요 모터 감소기 |
36 슬롯 스테터 와일딩 기계의 비디오를 보기 위해 아래 그림을 클릭하십시오
이 바늘 롤링 기계와 4 축의 세르보 장치는 롤링, 인덱싱, 와이어를 넣어, 자동으로 demolding,표준형은 120mm 이하의 OD (4.72'), ID 10mm (0.39'~100mm(3.94'), 높이 100mm(3.94'), 최대 스테터 스택 무게:3KGS (6.6 lbs)
