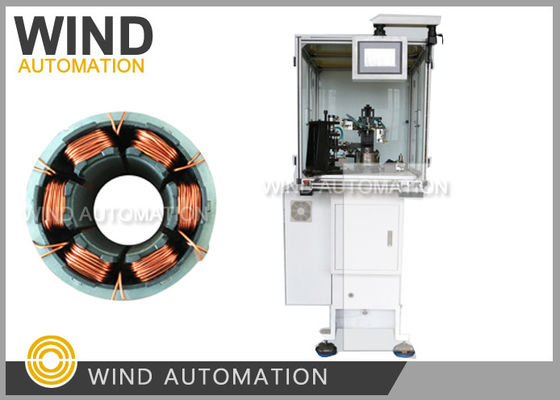

와이어 테이핑 모터 스테이터 와이딩 머신 Muti 슬롯 바늘 와이더 완전 자동
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 고정자 타입: | BLDC 스테이터 6극, 9극, 12극 | StatorCertificate의 윙링 방식: | 3단계 모터 U V W 같은 윙 라인 |
|---|---|---|---|
| 워킹 스테이션: | 단역 3개 바늘 | 자동화 타입: | 완전 자동 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 하이 라이트: | 브러쉬리스 모터 와일링,모터 권선 기계 |
||
1분/PC 중국 자동 BLDC 모터 스테이터 와일딩 머신 내부 와일더 WIND-2C-TSM
스테이터 와일딩 머신 응용:
에어컨 압축기, 냉장고 압축기 3개의 바늘로 동시에 굽힐 수 있습니다.
6극, 9극, 12극 또는 18극3단계 브러시리스 모터 스테이터 3단계 ABC 윙도 똑같습니다.
스테이터 와일딩 머신 장점:
|
기계적 움직임
아래 그림과 같은 노즐
보여주었다 |
캄 장치에 의해 구동 된 노즐 돌을 윙 다음 이동
유선높은 슬롯 채우기를 달성하기 위해 배열을 수행하기 위해 지름 거리
비율, 스타터는 롤링 중에 정지되어 있어 노즐에 부딪히지 않습니다.
|
|
와이어 가이드 |
광대한 구리 와이어 적응 범위0.08~1.2mm (AWG17~AWG39)
특히 0.8mm 정도의 두꺼운 와이어 직경을 굽는 데 적합합니다.(AWG20)
|
|
한 역 |
세 개의 노즐을 동시에 와일링 세 스테이션 스테터 와일더 역할을
그리고같은 시간에 하나의 스테이션 스테터 와이더는 동기화하지 않습니다
문제그리고 획득많은 공간을 차지하지 않는 똑똑한 기계입니다.
|
스테이터 와일딩 머신파라미터:
선 직경:0.08~1.2mm (AWG17~AWG39)
스타터 ID:15~65mm
코어 길이:7-110mm
0-99999번 돌림
작동 옵션: 단계/자동
스테타터 폴: 6 폴, 9 폴, 12 폴, 18 폴 (Customiz)에드)
공기 압력: 5~7kg/제곱 센티미터
전력:2KW,AC220V 50/60Hz
무게: 약 450kg
차원: 1600 ((L) x1100 ((W) x1400 ((H) mm
자동 브러시리스 스테터 롤링 기계 시리즈 WIND-TSM는 다양한 롤링에 적합합니다.
브러쉬리스 모터 코일의 종류. 에나일 선은 코일 코어에 직접 윙됩니다.
전통적인 방법의 스테터 코일 롤링 및 롤링 삽입 방법, 그것은 비용의 비용을 절약
에마일 된 와이어 및 코일 수를 증가시킵니다 (전기 모터 슬롯 충전 속도와 관련이 있습니다).
이 기계는 자동으로 WIND-TSM 시리즈를 사용할 수 있습니다.
롤링, 인덱싱, 배열, 절단 및 기타 프로세스를 완료합니다.
작업자의 노동 강도를 줄이고 달성하는 stator를 고르고 배치하는 작업
자동화. 또한 기계는 중요한 기능적 특징을 가지고 있습니다.
설정 매개 변수에 따라 이동, 그래서 상처 와이어 패키지는 컴팩트, 깔끔하고 좋은
보고 있어요.
|
부품 목록 BLDC 모터 스테이터 와일딩 머신 WIND-2-TSM |
|||
|
부품 |
이름 |
스펙. |
쿼티 |
|
1 |
스핀드 벨트 |
HTD8M-776 |
1pc |
|
2 |
배열 벨트 |
HTD8M-624 |
1pc |
|
3 |
벨트 |
HTD5M-825 |
1pc |
|
4 |
퓨즈 |
RT비전용품 |
2개 |
|
5 |
퓨즈 |
RT기생물 (2021) |
2개 |
|
6 |
자석 스위치 |
AL-11RL-02 |
1pc |
|
8 |
세라믹 바퀴 |
¥4 |
1pc |
|
|
|
|
|
|
도구: |
|
|
|
|
1 |
앨런 스위치 |
8개 |
1 세트 |
|
2 |
오픈 엔드 레인치 |
13~16mm |
1pc |
|
3 |
워드 스크루드라이버 |
4인치 |
1pc |
|
4 |
필립스 스크루드라이버 |
4인치 |
1pc |
|
5 |
랜치 |
8개 |
1 세트 |
|
6 |
도구 상자 |
|
1pc |
|
7 |
직사각형 톱니 |
|
1pc |
|
|
|
|
|
|
사용자 지정 부품 |
|
|
|
|
1 |
노즐 |
|
1pc |
