다이노미터 BLDC 모터 스테이터 전기 모터 테스트 장비 DC 저항 인덕텐스 전압 격리 하이 팟 회전
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 조건: | 새로운 | 테스트 항목: | STATOR |
|---|---|---|---|
| 워킹 스테이션: | 더블 스테이션 | 자동화 타입: | 완전 자동 |
| 테스트 항목 내용 표시: | 테스트 결과 화면에 하나씩 직관적으로 표시 | 에프터 서비스: | 해외 서비스에 사용할 수 있는 엔지니어 |
| 하이 라이트: | 고전압 시험 장비,전기자시험기 |
||

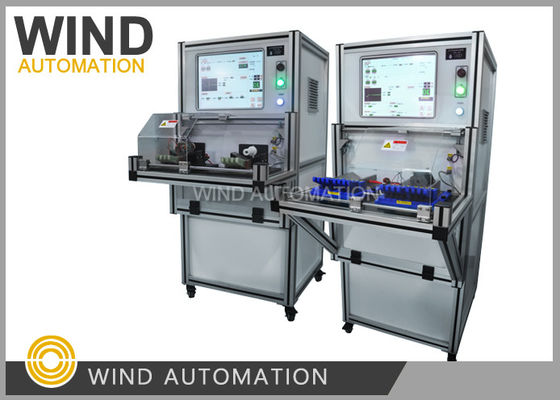

다이노미터 BLDC 모터 스테이터 테스터 DC 저항 인덕텐스 전압 격리 하이 팟 회전 WIND-DTS-300
(1)스테타터 테싱 기계 경쟁 장점
1테스트 아이템 모듈 디자인
각 테스트 항목은 DC 저항, 인덕턴스 테스트, 전압 테스트, 단열 저항,
하이팟은 별도의 테스트 회로판으로 모듈화되었습니다.
2이 테스트 기계는 15pcs에서 20pcs를 매월 모터 제조업체에 배달했습니다.
(2)테스트 항목
1DC 저항 시험 (3단계 균형 시험,단계 균형 시험 포함)
시험 범위: 0.001Ω--1000Ω
테스트 루프: 최대 4개의 루프 (확장 가능)
반복 테스트 정확도: ≤±0.5%
시험 방법: 주변 온도 기능을 자동으로 조정하는 4점
또는 적외선 센서 온도 보상 (선택)
온도에 의한 저항의 변화를 제거 할 수 있습니다.
2인덕턴스 테스트
테스트 범위:00.1μH 999H
테스트 루프: 최대 4개의 루프 (확장 가능)
반복 테스트 정확도: ≤±1.0%
시험 방법: 4개의 점으로 정확성을 보장합니다.
3전압 테스트
단계 간 높은 전압을 전달
시험 조건: AC 100V ~ 3000V 조절
펄스 피크:00.5msec
샘플링 주파수:0~20MHz
테스트 루프: 4 루프
반복 테스트 정확도: < ± 2.5%
판단 방법:면적 차이 (인덕턴스 및 에너지 손실에 민감)
표준 파형은 흰색, OK 파형은 녹색, NG 파형은 빨간색
4단열 저항
시험 조건: DC 500V / 1000V
범위: 0.1MΩ~1000MΩ
허용점: ±2.5%
5하이-팟 (다일렉트릭 강도) AC 100-1000V
테스트 시간:1~10초 (0.1초/시간)
범위:0.1~20mA
용도: ≤±2.5%
6회전 방향 테스트
시계 방향으로/ 시계 반대 방향으로
(3)기술 자료
|
테스트 항목
|
DC 저항/인덕턴스
|
급증
|
격리 저항
|
하이 팟
|
|
패러 세트
|
1s/loop
|
1시간/박동
|
1초/시간
|
1초/시간
|
|
시험 시간
|
3s
|
1s
|
1s
|
1s
|
(4)사이클 시간
약 6초
HS 코드:9030390000
https://youtu.be/AABYT2LLmrk
