듀얼 플라이어 아메리처 와일딩 머신 / 라프 와일딩 머신 4 폴 로터

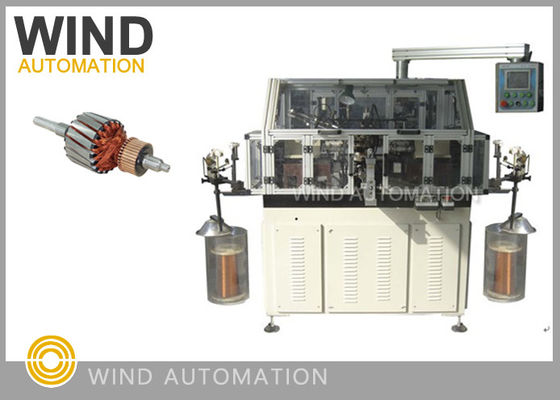

자동 듀얼 플라이어 전기자 와인더 랩 와인딩 머신 (4극 로터용) WIND-STR



응용 분야:

이 전기자 와인더 WIND-STR은 모터 대량 생산을 위한 고속 플라이어 코일 와인딩 머신입니다.

후크형 정류자 전기자, 믹서, 진공 청소기, 해머, 전동 공구 등의 제조에 사용됩니다.



작동 원리:

이 완전 자동 와인딩 머신 WIND-STR은 듀얼 플라이어 구조를 채택하고 있으며,2개Mitsubishi서보

모터가 두 개의 플라이어 회전을 구동하고, 1개의 Mitubishi 인덱싱 서보 모터가 정확한

인덱싱을 보장합니다.

작동 중에는 전기자 본체가 좌우 측면의 두 개의 와인딩 툴링과 샤프트

클램핑 장치에 의해 단단히 고정됩니다. 플라이어가 작동하면 와이어가 와이어 홀더, 텐션 장치를 통과하여

중공 스핀들에 들어가 와이어 슬라이딩 휠에서 나와 플라이어

와이어 가이드 휠을 통해 전기자 슬롯으로 들어갑니다. 이 단계 후, 전기자는 와인딩을 위해 슬롯으로 들어갑니다.



장점:

1. 엄청나게빠름, 정상적인 조건에서 1000~1500rpm 속도로 와인딩 가능하며, 한 개의 와인딩된 전기자를

    23초

2. 다양한 전기자에 대해 터치 스크린에서 와인딩 매개변수를 설정할 수 있어 작동이 용이합니다.

    12 슬롯, 24 후크

         12 슬롯, 12 슬롯

3. 듀얼 플라이어 와인딩 머신은 플라이어 와인더보다 더 나은 밸런싱으로 전기자를 와인딩할 수 있습니다.



와인딩은 모터에서 자기장을 생성하며, 다양한 형태의 전기자

와인딩 도체가 있습니다.

그 중 랩 와인딩, 웨이브 와인딩은 범용 모터에 널리 사용되며, 도체 성형

평 와이어, 원형 와이어 성형은 스타터 모터 전기자에 널리 사용됩니다.


PMDC 모터의 경우, 자석과 브러시의 수는 극 수와 관련이 있습니다.

예를 들어 2극, 16개 세그먼트의 경우, 와인딩은 항상 대칭입니다.

분수 피치 사용은 자동 제조를 용이하게 하기 위한 설계 타협이 아니며,분수-

피치 유형의 와인딩은 일반적으로 사용됩니다. 이는 스파크를 줄이고

구리를 덜 필요로 하기 때문이며, 이는 전기자 저항을 낮춘다는 의미입니다.ce.

와인딩 피치는 설계 타협이지만, 자동 구성을 용이하게 하기 위한 것은 아닙니다.



매개변수 데이터:




주요 부품:

일본 미쓰비시 PLC

일본 미쓰비시 또는 파나소닉 서보 모터 제어 시스템

5.7’’ 컬러 터치 스크린 시스템

SMC 실린더
