고정자의 권선 방식: | 델타나 스타 와이딩의 어떤 방식으로든 | 바늘 번호: | 1개의 바늘 또는 2개의 바늘 또는 3개의 바늘 |
---|---|---|---|
배열: | 스테터 윙 다이어그램에 따라 배열 여부 | 자동화 타입: | 완전 자동 |
기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
하이 라이트: | 바늘 윙어,모터 고정자 권상기 |

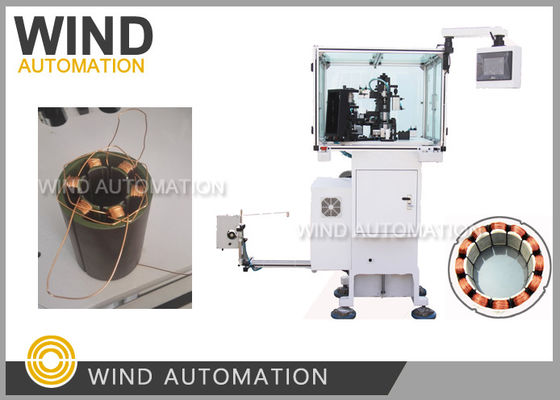

BLDC 모터 스테이터 바늘 와일딩 기계
적용:
치아 윙링 기계 WIND-2-TSM 생산머티 스톨 BLDC 스테이터 와이더 바늘 와이딩Stator를 위해
6대, 8대, 9대, 10대, 12대, 14대, 18대
모든 종류의 BLDC 모터, 단계 모터, 팬 모터 스테터 WIND-2-TSM 시리즈에 의해 윙 될 수 있습니다
다른 종류의 와일링 방법, 배열, 브릿지 와이어 배치, 와이어 터핑 커버 스테토어
서로 다른 윙링 방식으로
장점:
1작은 크기와 큰 크기와 무거운 또는 가벼운 무게의 모든 유형의 BLDC 스테터에 대한 광범위한 응용,
큰 또는 작은 와이어 크기, 배열 또는 와이어 이동이 필요하지 않습니다, 와이어 탭 또는 테이핑이 없습니다.
2넓은 와이어 지름 범위0.08~1.2mm (AWG17~AWG39)
3델타 PLC, 델타 서보 시스템 인간-기계 간섭8,912 이빨
롤링 기계의 좋은 성능을 보장 할 수 있습니다
매개 변수:
선 직경:00.08~1.2mm
스테이터 ID: 19mm 이상
스파크 높이: 7~90mm
공기 압력: 5~7kg/제곱 센티미터
전력:AC380V 50/60Hz
무게: 약 500kg
차원: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
자동 브러시리스 스테터 롤링 기계 시리즈 WIND-TSM는 다양한 롤링에 적합합니다.
브러쉬리스 모터 코일의 종류. 에나일 선은 코일 코어에 직접 윙됩니다.
전통적인 방법의 스테터 코일 롤링 및 롤링 삽입 방법, 그것은 비용의 비용을 절약
에마일 된 와이어 및 코일 수를 증가시킵니다 (전기 모터 슬롯 충전 속도와 관련이 있습니다).
이 기계는 자동으로 WIND-TSM 시리즈를 사용할 수 있습니다.
롤링, 인덱싱, 배열, 절단 및 기타 프로세스를 완료합니다.
작업자의 노동 강도를 줄이고 달성하는 stator를 고르고 배치하는 작업
자동화. 또한 기계는 중요한 기능적 특징을 가지고 있습니다.
설정 매개 변수에 따라 이동, 그래서 상처 와이어 패키지는 컴팩트, 깔끔, 우수한
둥지를 틀고 잘생긴
WIND-2-TSM의 부품 목록 | |||
부품 | 이름 | 스펙. | 쿼티 |
1 | 스핀드 벨트 | HTD8M-776 | 1pc |
2 | 배열 벨트 | HTD8M-624 | 1pc |
3 | 인덱싱 벨트 | 224XL | 1pc |
4 | 퓨즈 | RT비전용품 | 2개 |
5 | 퓨즈 | RT기생물 (2021) | 2개 |
6 | 자석 스위치 | AL-11RL-02 | 1pc |
8 | 세라믹 바퀴 | ¥4 | 2개 |
도구: | |||
1 | 앨런 스위치 | 8개 | 1 세트 |
2 | 오픈 엔드 레인치 | 13~16mm | 1pc |
3 | 워드 스크루드라이버 | 10.5 인치 | 1pc |
4 | 필립스 스크루드라이버 | 4인치 | 1pc |
5 | 랜치 | 8개 | 1 세트 |
6 | 도구 상자 | 1pc | |
7 | 직사각형 톱니 | 1pc | |
사용자 지정 부품 | |||
1 | 노즐 | 1pc |
