두 개의 바늘을 가진 8 폴 BLDC 단계 모터 스테이터 와이딩 머신
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상태: | 새로운 | 바늘 번호: | 2개의 바늘은 시간 당 2pole을 감습니다 |
|---|---|---|---|
| 작업 스테이션: | 하나의 역 8개의 기둥은 4번 둥근 수 있습니다. | 와인딩 속도: | 와이어 게이지에 따라 300RPM ~ 500RPM |
| 자동식: | 완전 자동 | 기계 색상: | 백인 또는 고객 요구 사항 |
| 판매 후: | 해외 기계 서비스가 가능한 엔지니어 | ||
| 강조하다: | 브러쉬리스 모터 와일링,모터 권선 기계 |
||

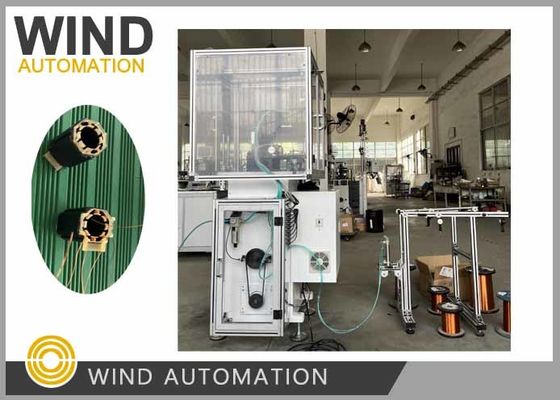

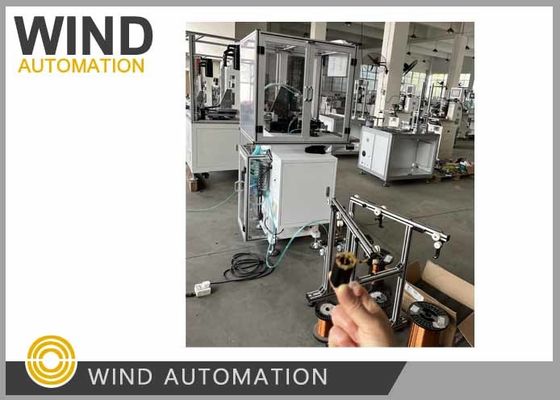

8극 BLDC 스테핑 모터 고정자 권선기
2개의 니들로 슬롯을 동시에 권선WIND-1B-TSM
적용:
스테핑 모터 니들 권선기 WIND-1B-TSM은 한 번에 2개의 슬롯을 권선할 수 있으며,
6극, 8극, 9극, 10극, 12극, 14극, 18극을 커버합니다.
장점:
빠르고 유연하며, 한 번에 2개의 슬롯을 권선하는 스테핑 모터 고정자 니들 권선
2개의 노즐 권선은 2스테이션 BLDC 고정자 권선기처럼 작동하며 2스테이션 권선기보다 안정적입니다.
매개변수:
와이어 직경: 0.08~0.8mm
고정자 ID: 15mm~65mm
스택 높이: 7-100mm
회전 수: 0-9999
작동 옵션: 스테핑/자동
고정자 극: 6극, 8극, 9극, 10극, 12극, 14극, 18극 (맞춤 제작)
공기압: 0.5~0.7MPa
전력: 1KW, 단상, AC220V 50/60Hz
무게: 약 450kg 치수: 1600(L)x1000(W)x1500(H)mm
구성:
미쓰비시 PLC
내장형 휴먼-머신 인터페이스 터치 스크린
고출력 스테핑 모터
아크택 실린더
|
고정자 권선기 특성 유형 1:
|
확인: 예/아니요.
|
||
| 1 | 고정자 튜브 직경 | 70 mm | 예 |
| 2 | 고정자 튜브 폭 | 15 mm | 예 |
| 3 | 축 개수 | 최소 4개 | 아니요 |
| 4 | 선 좌표 허용 오차 | ±0.01 mm | 예 |
| 5 | 각도 좌표 허용 오차 | ±0.5 각도 분 | 예 |
| 6 | 샤프트 피치 | 최소 100 mm | 예 |
| 7 | 권선 속도 | 10 – 60 회전/분 | 예, 350~400RPM |
| 8 | 고정자 최대 외경 | 63 mm | 예 |
| 9 | 고정자 내경 | 제한 없음 | >15mm |
| 10 | 전면 부품 포함 고정자 최대 길이 | 최소 80 mm | 예 |
| 11 | 전면 부품 포함 고정자 최소 길이 | 15 mm | 예 |
| 12 | 고정자 슬롯 | 제한 없음 | 아니요, 6, 8, 9, 10, 12, 14, 18 슬롯 |
| 13 | 최소 슬롯 폭 | 0.8 mm | 예 |
| 14 | 작업 와이어 직경 | 0.063 – 0.315 mm (트윈) | 예 |
| 15 | 스핀들 개수 | 2 | 아니요, 노즐 2개, 스핀들 1개 |
| 16 | 텐셔너 개수 | 2 | 예 |
| 17 | 제어 모드 | 소프트웨어가 있는 노트북 | 아니요, PLC 및 HMI |
| 18 | 전원 공급 장치 | 3~380 V (±15%), 50 Hz, 2 kW | 아니요, 1~220V, 50Hz, 1.5KW |
질문과 답변:
1. 어떤 유형의 고정자 니들 권선기를 선택해야 합니까?
시작, 비상 버튼, 자동/스테핑 스위치를 사용하여 기계를 작동합니다.고정자 니들 권선기 WIND-1B-TSM은 스테핑 모터 권선에 매우 적합하며 8극
기계적 권선, 인덱싱 및 절단이 자동으로 이루어지며 슬롯 충진율이 높지 않은 고정자에 대한 배열이 필요 없습니다.
권선기 WIND-1B-TSM은 배열되지 않은 자동 인덱싱 장치와
각도 스윙 캠 장치를 사용하여 크고 작은 와이어, 무겁거나 가벼운 BLDC 모터 고정자를 권선하는 데 매우 적합합니다.
2.
고정자 권선기 작동 교육은 어떻게 이루어집니까?
예, 기계는 전원 켜기 및
기계 교육을 위해 일반적으로 배송 전에 검사하기 위해 엔지니어 한 명을 저희 공장으로 보내주십시오. WIND-1B-TSM은 복잡한 기계가 아니므로 엔지니어에게 경험이 있다면 오실 필요가 없으며
예, 기계는 전원 켜기 및
예, 기계는 전원 켜기 및
귀사에서 제공한 기계는 전원이 켜지고 작동됩니까?
예, 기계는 전원 켜기 및
시작, 비상 버튼, 자동/스테핑 스위치를 사용하여 기계를 작동합니다.
4.
고정자를 감은 적이 없습니다. 감은 고정자가 왜 필요합니까? 감은 고정자는 상하이 윈드 자동화에
권선 방식, 브릿지 와이어, 단자 와이어를 포함한 권선 다이어그램을 보여줄 수 있습니다.
감은 고정자가 없다면 권선 도면을 제공해 주십시오.
기계 제조 및 시운전에 필요한 샘플 및 도면:
1. 절연 캡 또는 절연지가 있는 권선 없는 고정자 스택 5개
2. 감은 고정자 1개
3. 고정자 10개 권선에 충분한 구리선 1롤
4. 고정자 라미네이션 도면 및 권선 도면
스테핑 모터는 로터의 전체 회전을 여러 개의 동일한 크기의 "단계"로 나누어
부하를 신속하게 배치하고 이 단계 중 어느 단계에서든 유지할 수 있는 기능을 제공합니다. 스텝 모터 또는 스테핑 모터라고도 하는 이 브러시리스 DC 모터는 빠르고 정밀한 위치 지정과 뛰어난 홀딩 토크를 제공합니다. 스테핑 기술을 사용하면 개방 루프 컨트롤러를 사용할 수 있어 기계 설계가 단순화되고 서보 모터 시스템에 비해 총 비용이 절감됩니다. 고성능, 브러시리스, 유지 보수가 필요 없는 스테핑 모터는 정밀하고 매우 비용 효율적인 모션 제어를 제공합니다.
귀사는 스테핑 모터를 생산하고, 윈드 자동화는 모터 제조 기계를 공급합니다.
아래 사진을 클릭하여 비디오를 시청하십시오.
https://vimeo.com/222836366
