반자동 완전자동 방식으로 슬롯없는 와이핑을하는 방법
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상태: | 새로운 | 중심선: | 4 축 |
|---|---|---|---|
| 작업 스테이션: | 한 역/두 역 | 와인딩 속도: | 최대 400RPM 와이어 가이드, 스테터 크기 |
| 자동식: | 완전 자동 | 기계 색상 모터 윙: | 백인 또는 고객 요구 사항 |
| 모터 권선: | 코팅된 스타터 스택 또는 플라스틱 뚜?? 의 치아 윙 | 판매 후: | 해외 기계 서비스가 가능한 엔지니어 |

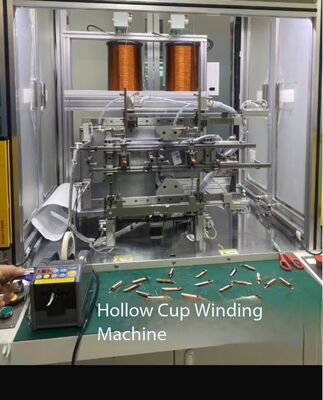

반자동 완전자동 방식으로 슬롯없는 와이핑을하는 방법 WIND-BLDC
슬롯니스 와일딩 머신 응용:

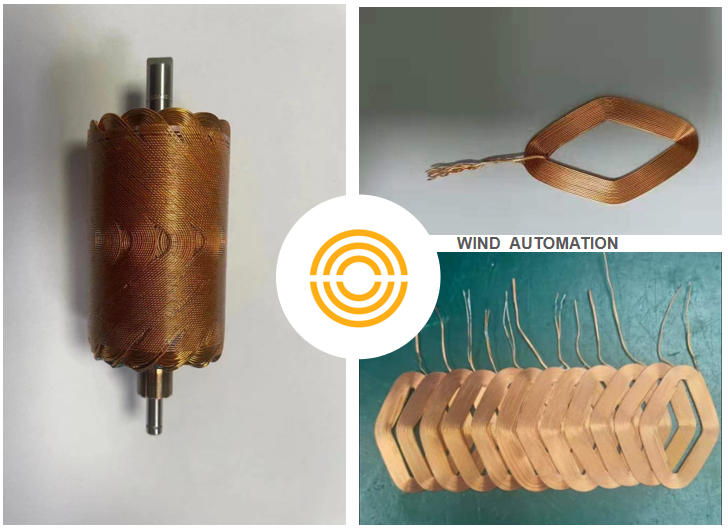

극히 가벼운 무게, 빠른 반응 및 높은 효율성 코어리스 모터
영구 자석 동전 모터, 코어리스 와일링
원자력 없는 DC- 슬롯 없는 EC
슬롯니스 와일딩 머신파라미터:
| 모델 | WIND-3S 슬롯 |
| 윙 스택 | 내장 스타터 |
| 역 | 4개의 독립적인 스테이션 또는 완전 자동 |
| 와이어 지름 | 0.1-1.2mm (Stator 슬롯 충전 속도와 슬롯 너비에 따라) |
| 생산 단계 |
4개의 기계로 구성되어 있으며, 아래의 기능과 프로세스가 있습니다. 1자동 롤링 2핫 프레스 평평화 3전형화 4둥근 모양
|
| 프로그램 설정 |
최대 단계는 200 단계입니다. 시스템 프로그램은 컴퓨터에 의해 업로드 될 수있는 저장소보다 더 큰 10 세트를 저장하고 무제한 저장소로 다운로드 할 수 있습니다.
|
| 롤링 속도 | 최대.400rpm ((선 크기와 스택 길이를 따라 그리고 스테이터 크기를 따라) |
| 축 | 4 축 |
| 전체 전력 | 8KW |
| 입력 | AC380V ±10%3단계 50/60Hz |
| 공기 출처 | 0.4~0.7Mpa |
| 기계 크기 | 약 1000 (W) × 800 (D) × 1800 (H) mm |
슬롯 없는 와일링 아래 기능과 프로세스를 가진 4 기계로 구성됩니다.
1자동 롤링
2핫 프레스 평평화
3전형화
4둥근 모양
가장 어려운 과정이 스스로 얽매이지 않는 곳,
그러나 그 후 열 압축, 둥근 형식 (올라기/아래쪽 구석 형식)
이는 궁극적으로 차원 정확성과 모터 성능을 결정합니다.
와일링 방법과 와일링 프로세스는 와일링 아래 처리하는 데 더 광범위하게 적용 될 수 있습니다
1직선 롤링
농축 롤링 프로세스를 형성하는 롤링 프로세스
와일링 프로세스, 에마일 와이어 먼저 필요한 턴에 따라 형성 곰팡이에 윙,
그리고 전선을 부착하는 멘드럴에 완전히 롤링으로 만들어졌습니다.
접착제는 코일 구조를 굳게 하기 위해 두 끝에 적용 됩니다
2기울기 윙 (동향)
이 방법은 armature 축에 대한 특정 각도로 기울인 와이어를 특징으로
이 설계는 연속 롤링을 허용, 코일 밀도 및 자기 성능을 향상
3샐러드 윙
질문과 답:
1. 아래 브러시리스 모터의 윙 사이클 시간은 무엇입니까?
2기계가 작동하기 위해 슬롯에 전극적인 코팅을 사용해야 할까요?
3
- 네
기계 제조 및 시공에 필요한 샘플과 도면은 아래와 같습니다.
1.슬롯 충전 속도를 확인하기 위한 스테터 라미네이션의 CAD 도면
2회전 도표
3구리 와이어 1 롤은 2pcs 스타터를 롤하기에 충분합니다
4. 스테터 위치 슬롯 장소가 있습니까
주요 부분
| - 아니 | 이름 | 브랜드 | 언급 |
| 1 | PLC | 야스카와 | |
| 2 | 세르보 모터 | 야스카와 | |
| 3 | 터치 화면 | 웨인뷰 | |
| 4 | 센서 | OMRON | |
| 5 | 전기 단위 | 슈나이더 | |
| 6 | 공기 단위 | 신첸 | |
| 7 | 구리 라잉 | NSK | |
| 8 | 스크루 가이드 | HIWIN | |
| 9 | 타이밍 벨트 | 게이트 | |
| 10 | 전원 공급 | 좋은 의미 | |
| 11 | 텐셔너 | ETA-1000/L-R | |
| 12 | 감축기 | Nidec-SHIMPO | 리브 스테터 필요 모터 감소기 |
아래 그림 링크를 클릭 하 여 슬롯 니스 와일딩 기계의 비디오를 볼 수 있습니다

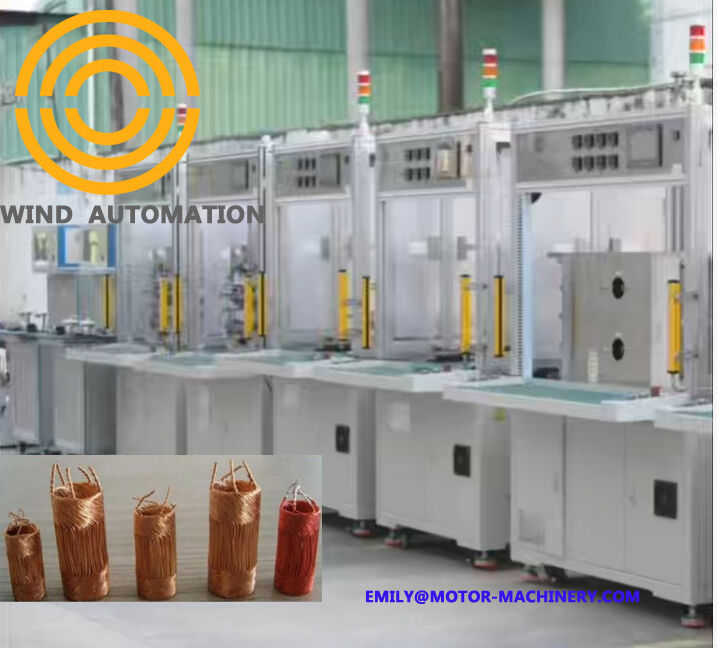

독립적인 기계와 자동 라인이 슬롯없는 와일딩을 달성 할 수 있습니다
https://youtube.com/shorts/0-s0o-bNF-o
