스테이터 코일 밴딩 방법 프레임 사이즈 110 이하의 라싱 머신 스티치 코드 니트
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 상태: | 새로운 | 애플리케이션: | 110 유도 모터 미만의 프레임 크기 |
|---|---|---|---|
| 작업 스테이션: | 단일 스테이션 나란히 | 자동화 유형: | 완전 자동 |
| 기계 색상: | 백인 또는 고객 요구 사항 | 판매 후: | 해외 서비스 기계에 이용할 수있는 엔지니어 |

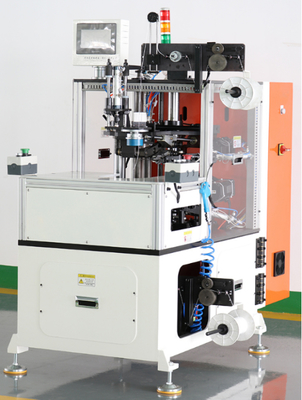

양면 코일 레이싱 밴딩 머신 WIND-120-CL
1. 매개변수
| 권선 헤드 프레스용 기계 | WIND-160-MF | ||
| 최대 외경 | 최대 내경 | 스택 높이 | 슬롯 |
| 140mm | 90mm | 100mm-90mm | 12-48 |
| 전원 | 무게 | 치수 | |
| 220V / 3kW | 550kg | 1600×700×1700 | |
2. 성능 장점
슬롯 라이너에 손상을 주지 않도록 보호 치아
1) 양면 코일 밴딩 머신은 베이스 부분, 상부 후크 부분, 하부 후크 부분으로 구성됩니다.
및 와이어 공급 부분
2) 밴딩 머신은 Schneide 모션 컨트롤러를 채택하여 서보 시스템을 제어하고,
인간-기계 인터페이스는 매개변수 조정을 용이하게 합니다.
3) 바인딩 레이싱 사이클 시간 ≤ 1S/슬롯,
바인딩 와이어의 조임은 고객의 요구 사항을 충족하고,
이동 범위는 2mm를 초과하지 않습니다.
4) 다양한 두께의 스테이터는 5분 이내에 생산을 위해 빠르게 조정할 수 있습니다.
5) 다양한 치수의 스테이터의 경우 약 20분 안에 공구를 빠르게 변경할 수 있습니다.
6) 장비의 각 부분에는 별도의 디버깅 기능이 있으며,
디버깅을 용이하게 하기 위해 디버깅 버튼이 장착되어 있습니다.
6) 인덱싱 섹션은 Schneide 서보 모터로 구동되며,
슬롯별 바인딩 및 슬롯 건너뛰기 바인딩을 설정할 수 있습니다.
8) 스핀들은 Schneide 서보 모터로 구동되며 속도를 설정할 수 있습니다.
9) 바늘 각도는 Schneide 서보 모터로 구동되며 각도를 자유롭게 설정할 수 있습니다.
10) 자동 와이어 공급, 자동 와이어 절단, 장력 장치, 가시적인 장력 및
조정 가능한 바인딩 장력
11) 원격 디버깅 및 향후 MES 액세스를 위해 네트워크 포트 예약
12) 안전 보호 메커니즘 채택, 서 있는 자세 작동 및 시작을 위한 한 손 버튼
- 무거운 스테이터를 쉽게 적재 및 하역
- 단면 레이싱
- 레이싱 공정의 높은 품질 수준
- 전체 작업 사이클은 수동 적재 및 하역을 제외하고 완전히 자동입니다.
- 생산 라인에 통합 가능
- 다른 스택 길이에 대해 공구를 변경할 필요가 없으며 기계적 조정만 필요합니다.
- 슬롯별 레이싱, 슬롯 건너뛰기 레이싱 또는 팬시 레이싱 등 다양한 레이싱 모드 사용 가능
이 스테이터 코일 니트 레이싱 머신은 스테이터 엔드 코일을 나란히 레이싱하기 위한 것입니다.
프레임 112, 132, 160을 포함하는 대형 유도 전동기 ac 모터 제조의 한 공정입니다.

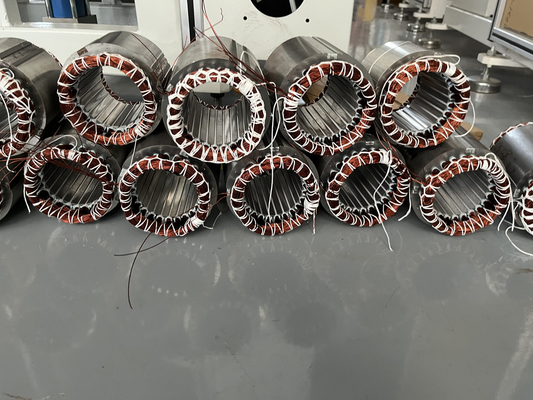

스테이터 코일 레이싱은 전기 모터 스테이터의 필드 코일 끝을 꿰매어진 코드로 단단히 고정하는 공정입니다.
모터 스테이터 코일 브레이딩이라고도 합니다..
스테이터 코일 매듭 기계 적용:
레이싱은 일반적으로 고장 비용이 높은 일부 유도 전동기와 같이 수명이 길거나 고효율 모터에 사용됩니다. 일반적으로 저가형 “일회용” 모터는 레이싱되지 않습니다.
스테이터 코일 매듭 기계 매개변수:
1. 스테이터의 치수
공구는 스테이터 OD와 관련이 있습니다.
스테이터 OD가 동일하면 공구를 변경할 필요가 없습니다.
-최대 외경: 140mm
-최대 내경: 90mm
-코어 길이: 10-90mm
-코일 높이: 기계의 캠은 양쪽의 코일 높이와 관련이 있습니다.
2. 바인딩 코드
둥근 바인딩 코드가 널리 사용됩니다.
평평한 바인딩 코드의 사진을 찍어 확인해 주시겠습니까?
3. 공구 교체
예, 공구 교체 및 프로그램 변경은 20분 이내에 완료할 수 있습니다.
작업자는 우리가 견적을 낸 표준 기계의 높이와 위치에서 바늘을 조정해야 합니다.
특수 기능을 추가하려면 기계가 맞춤 제작되고 비용이 더 많이 듭니다.
응용 프로그램:
발전기, 심해 펌프, 삼상 모터 슬롯 절연
장점:
1. 스테이터 내경을 사용하여 위치를 지정하면 공구를 쉽게 변경할 수 있습니다.
2. 세 개의 서보 모터는 기계의 쉬운 조정과 부드러운 레이싱을 보장합니다.
하나의 서보 모터는 스테이터 인덱싱을 제어합니다.
하나의 서보 모터는 노즐 이동을 제어합니다(노즐은 꿰매어진 코드를 안내합니다).
하나의 서보 모터는 전체 기계의 기계적 움직임을 제어합니다.
3. 유도 전동기 제조 기계 중 가장 많이 판매되는 기계 중 하나,
매년 현지 사용자 모터 제조업체의 피드백에 따라 업그레이드
아래 링크를 클릭하여 비디오를 보십시오.
