볼 베어링 지지 선반 기계로 다이캐스팅 로터 외경 가공하는 방법

천장 팬 모터 다이캐스팅 로터 외경 선삭 코뮤테이터 선반 기계 베어링 지지대

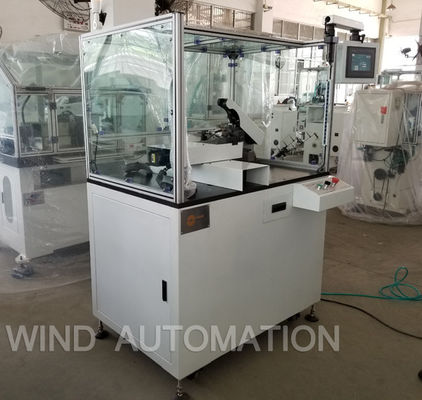

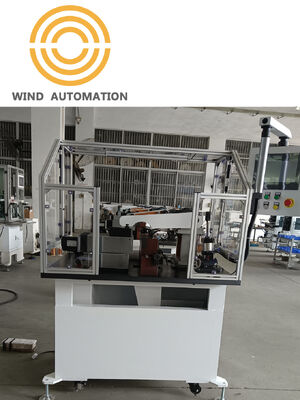

코뮤테이터 표면 정밀 선반 로터 외경 선삭 기계 WIND-CT-TH3B

주입, 진동 샤프트 및 배기 샤프트가 있는 로터

표면 선삭 가공 기계 적용:

선반 선삭 기계 WIND-CT-TH3B는 평면 코뮤테이터 표면을 선삭하도록 설계되었습니다.

로터 외경 및 슬립 링

선반 기계 표면 경쟁 우위:

1. 두 축 델타 서보 장치 제어로 정밀함

  (델타는 질문이 있을 경우 빠르고 좋은 애프터 서비스를 제공합니다)

  두 축 서보 장치는 스크류 로드와 함께 작동하여 절대 위치 제어를 달성합니다.

    0mm ~ -0.03mm ~ -0.05mm의 공차로 정밀하게 선삭된 로터 외경을 얻기 위해,

2. 델타 PLC

3. 델타 인버터

4. 에어택 실린더

5. 다이아몬드 V 홀더 및 다이아몬드 커터

  a. 합금 CNC 선삭 공구(카바이드)와 비교하면,다이아몬드 선삭 공구는 대부분의 중국

      모터 제조업체에서 사용하는 다이아몬드 공구는 빛나고 미세한 마감을 얻을 수 있습니다.

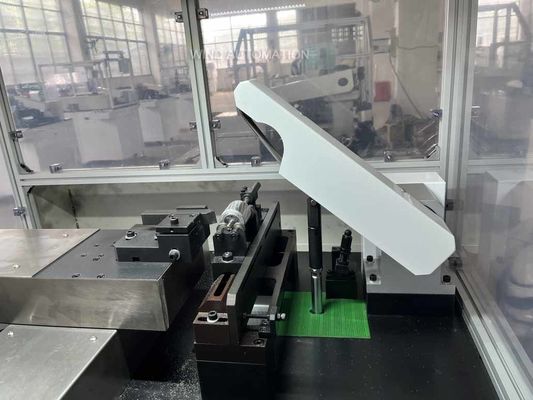

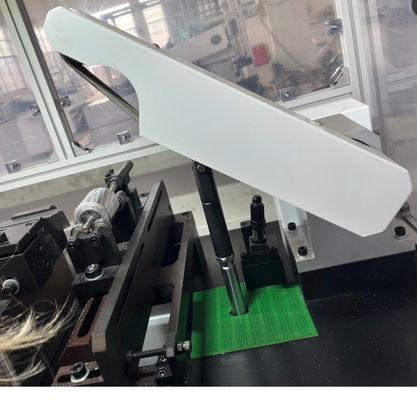

  b. 로터 외경을 고정하는 기계 WIND-CT-TH3B의 고정 장치에는 양면 볼 베어링

      샤프트 마모를 방지하는 장치가 있습니다.

 c. 알루미늄 로터 외경 선삭의 경우 벨트 프레스와 볼 베어링을 사용하여 동심도를 보장하고

    샤프트 마모를 방지합니다.

6. 독일 및 오스트리아에서 14년 이상 1세대 선삭 기계를 사용한 독일 고객

    여전히 우리에게서 다이아몬드 커터를 구매합니다.

선반 기계 사양:

1. 원형도 < 0.003mm

2. 표면 거칠기

3. 아마추어 외경 20~80mm

4. 샤프트 길이: 32~250mm (더 긴 경우 맞춤 제작 필요)

5. 샤프트 직경: 2~18mm (맞춤 제작 가능)

6. 코뮤테이터 외경: 4.3~60mm

7. 스택 외경: 20~90mm

8. 절삭량: 황삭 최대 0.20mm

9. RPM 조절: 0~60Hz

10. 커터 단위: 1um~0.5mm 및 속도 조절 가능

11. 절삭 길이: 최대 50mm

12. 절삭 횟수: X축 최대 4회, Z축 최대 4회 설정 가능

13. 공기원: 5~7 MPa

14. 전원: 220V 50/60Hz

15. 기계 전력: 2KW
