WIND-FM로터 와이어 자동 형성 기계바

• 공급 범위

• 장비 사용 조건:

2.1 주변 온도: -5°C~40°C

2.2 상대 습도: ≤85%

2.3 전원 공급 3×380V±10% 50HZ 20kw

2.4 압력공 0.5MPa ∼0.7MPa

2.5 장비의 크기 (L×W×H) /mm:5000×2800×1900 ((FYI)

3.장비의 주요 구성 및 기술 요구 사항:

3.1 TBR GB5584.2/TMR GB5585의 굴곡에 적합합니다.1

3.2 구리 막대기의 사양 및 매개 변수는 다음 표 (사용자 제공) 에 표시되어 있습니다.

3.3 A32,A33

단일 뿌리의 최대 가로단 크기: 18mm × 40mm

두 개의 뿌리가 동시에 구부러질 때 가장 큰 가로단 크기:2×7mm×40mm

3.4 끝은 단열된 부분으로 덮여 있지 않다:25mm-50mm

3.5 장비는 다음과 같이 스테터와 로터 코일을 격리 한 후 굽는 모양을 완성 할 수 있어야 합니다.

(1) 끝은 곡선입니다. 두 끝은 다른 방향으로있을 수 있습니다.

(2) 끝은 곡선입니다. 두 끝은 같은 방향으로있을 수 있습니다.

(3) 한쪽 끝은 구부러집니다. 시계 방향으로 또는 시계 반대 방향으로 될 수 있습니다.

4장비의 특징에 대한 설명

3.1 모터 로터의 구리 막대기를 고착한 후 자동으로 구부리는 데 사용됩니다.

3.2 롤의 고립 안전은 폼링 도중 보장되어야 하며, 기름 오염과 기계적 손상이 없어야 합니다.

3.3이용된 부품, 부품 및 액세서리는 관련 국가 생산 표준 및 환경 보호 요구 사항에 부합하며 업계에서 잘 알려진 브랜드에 속합니다..

3.4굽는 경우, 구리 막대기의 반사 (HB≤48) 를 고려할 때, 코일 형성 기하학은 정확하고, 최종 모양은 일관하며, 등반과 회전과 같은 품질 문제가 없습니다.

3.5 장비의 구조가 합리적이고 제조 기술이 진보된 것을 보장해야 한다.그리고 모든 전송 및 회전 메커니즘은 그들의 다양한 동작의 정확성을 보장해야합니다같은 조건 하에, 같은 사양의 크기와 같은 팩의 원료는 굽은 후 동일합니다.

3.6 주 엔진이 원활하게 작동하고 소음은 75 데시벨 이하로 유지되어야 합니다.

3.7장비에서 가시적인 수압유 누출이 없습니다.

5장비의 주요 구조

이 장비는 주로 다음과 같은 세 가지 부분으로 구성됩니다: 프레임 부분, 제어 시스템 및 구부러진 아크 형성 곰팡이.

이 모든 부품들은 하나의 플랫폼에 설치되어 있으며, 전체 장비는 PLC와 컴퓨터에 의해 자동으로 작동되고 제어됩니다.

5.1 래크 섹션

프레임 섹션은 충분한 강도를 보장하기 위해 용접 된 프로파일로 구성됩니다.

5.1.1 기계적인 실행 부분

5.1.2 직선 클램핑 섹션

5.1.3 클램핑 바깥에 직선.

5.1.4 굽는 부분의 클램핑 영역.

5.2 제어 시스템

5.2.1 장비는 PLC 제어를 채택하고, 매개 변수 설정은 다기능 터치 패널의 대화 과정 (중국어 조작) 으로 완료됩니다. 모든 매개 변수는 입력, 조정,저장, 터치 화면을 통해 회수.

5.2.2 프로그램은 터치 스크린에서 입력됩니다. 스크린에 간결하고 이해하기 쉬운 기호와 중국어 메뉴가 있습니다.

5.2.3 구리 막대기의 반사 문제를 해결하기 위해, 프로그램은 반사 효과를 보완하기 위한 수정 명령어를 설정해야 한다.

5.2.4 컴퓨터는 오류 메시지를 표시하여 원인을 분석하고 수정할 수 있습니다.

5.2.5 이 프로그램은 비밀번호로 보호되므로 다른 권한이 있는 사람들이 다른 인터페이스를 열 수 있습니다.

5.3 굽은 활 모양 곰팡이

이 장비의 곰팡이는 특별한 열 처리를 통해 고저하 저항성 다이 스틸로 만들어져야하며 구리 막의 곡선 부분은 정확하게 활 모양으로 만들어집니다.그리고 구리 막대기의 곡선은 더 이상 형성 후 라디안 모양으로 수동적으로 수정 할 필요가 없습니다., 그리고 로터에 직접 탑재될 수 있습니다.

다른 형태의 구리 막대기에는 다른 폼이 필요합니다. 구리 막대기의 아크 모양이 같다면 다른 크기의 구리 막대기가 두 개의 폼을 공유 할 수 있습니다.

끝 구부러짐을 형성하는 곰팡이는 합리적이고 효과적이며 정확하며 조정하기가 쉽습니다.

5.4 안전장치

기계의 회전 부분은 커버와 비상 정지 버튼이 장착되어 있습니다.

5.5 장비는 자체적인 수압 작업소와 함께 제공됩니다.

6. 프로세스 설명

코일 형성 프로세스: 와이어 막대기를 넣→ 자동으로 형성→ 와이어 막대기를 풀어→ 제품을 제거 → 기계 재설정.

7.서비스 및 지침

7.1 시험 장비는 켜질 때마다 스스로 정정된다.

7.2 전체 기계는 납품일로부터 2년 동안 보증되며 (위험하고 소모될 수 있는 부품을 제외하고) 무료 수리2년 이내에 유지보수 및 교체 컨설팅 서비스가 제공됩니다.,

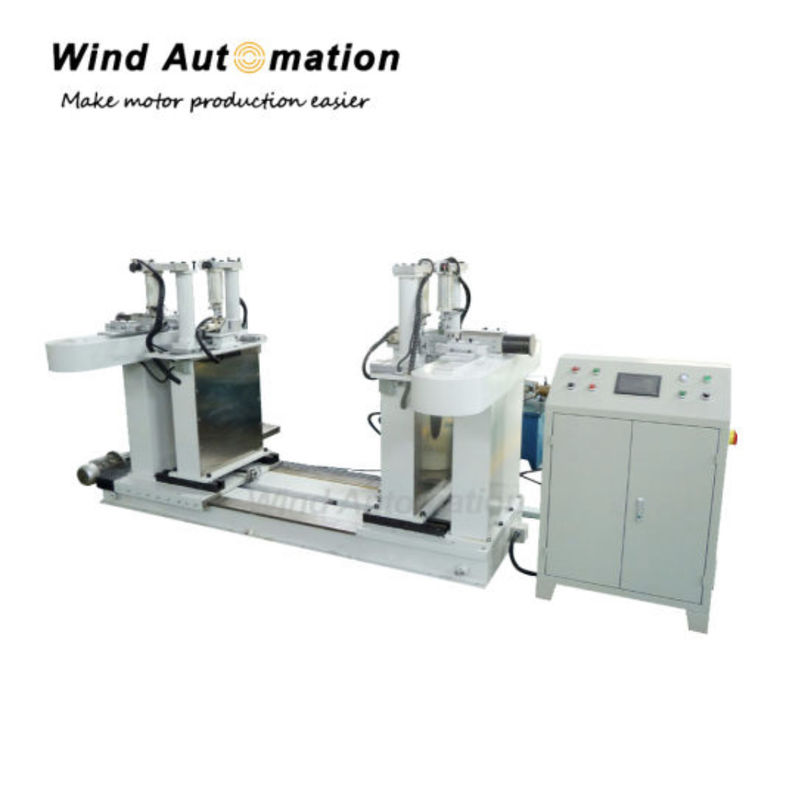

동영상을 보기 위해 아래 그림을 클릭하세요
