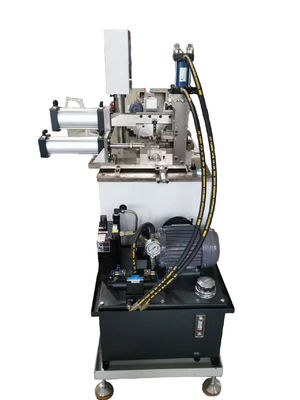

원형 와이어 포밍 머신 컨포마도라 데 알람브레 원형 AWG12 AWG7 2mm ~ 4mm
상세 제품 설명
| 조건: | 새로운 | 워킹 스테이션: | 복합 기능 기계 1 스테이션 |
|---|---|---|---|
| 처리된 와이어 크기: | 시작 라운드 선도자 1.8mm ~ 3.4mm | 헤어핀 성형공정: | 정렬 교정, 에나멜 껍질 벗기기, 절단 및 성형, 언로드 |
| 판매 뒤에: | 해외에 있는 기계 서비스용 엔지니어 | HS 코드: | 84798110 |
자동차용 원형 와이어 삽입 헤어핀 코일 와인딩 머신
응용 분야:

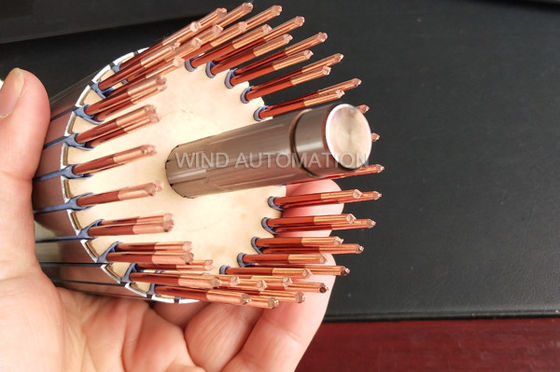

원형 와이어는 널리 적용됩니다.디젤 시동기의 전기자,
가족용 자동차, 오일 펌프 모터의 시동 모터 전기자,
자동차 전기자 원형 구리선 성형,
모토레스 데 아란케스.
장점:
1. 고효율, 사이클 시간 약 3초/개
2. 미쓰비시 PLC, Weinview 터치 스크린, Airtac 실린더 및 밸브, Schneider 전기 부품
매개변수:
전압: 380V
압력: 최소 0.5Mpa
와이어 직경 1.8mm ~ 3.4mm
와이어 공급 길이: 0~250mm
효율: 2.3초/개
전력: 500W
무게: 약 700KGS
치수: 1700mm*600mm*1650mm
포장: 합판 케이스
예상 치수: 1680mm*650mm*1700mm 무게: 500KGS
디릴링: 900mm*800mm*1200mm 무게: 220KGS
구성:
| 제어 장치 | 미쓰비시 PLC |
| HMI | Weinview 터치 스크린 |
| 수입 에나멜 스트리핑 | 한국 SPG 에나멜 제거기 |
| 공압 장치 | Airtac |
| 전자 장치 | Schneider |
비디오를 보려면 아래 그림을 클릭하십시오.
제품 설명

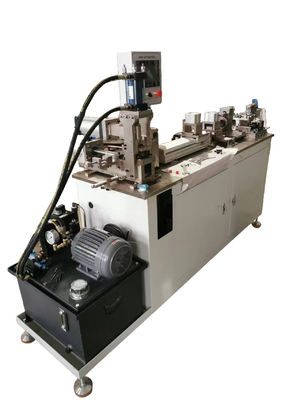

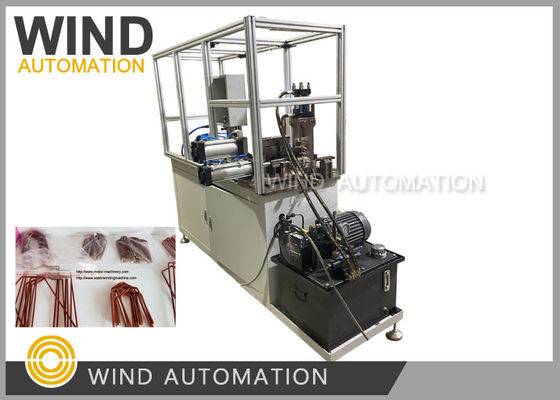

발전기 고정자용 자동 헤어핀 코일 성형기
이 헤어핀 코일 성형기는 평 와이어가 있는 발전기 고정자에 적합합니다. 기계는 와이어 페인트 박리, 와이어 공급, 와이어 굽힘, 와이어 성형을 자동으로 수행할 수 있습니다. 작업 생산성은 약 4초/개입니다.
(1) 응용 분야
이 기계는 발전기 또는 발전기 고정자용 헤어핀을 제조하도록 설계되었습니다.
(2) 사양
| 전원 공급 장치 | AC 380V 50Hz |
| 총 전력 | 2.2KW |
| 생산성 | 4초/개 |
| 와이어 공급 길이 | 0~250mm |
| 무게 | 700KG |
| 치수 | 1800x700x1700mm |
(3) 특징
맞춤형 크기의 도체 생산 가능
미쓰비시 PLC 제어, 다채로운 터치 스크린
자동 헤어핀 성형 공정
고효율, 자동화 및 생산성
도체 모양 및 치수의 높은 반복성
(4) 기계 구성
미쓰비시 PLC 및 서보 모터
Weinview 터치 스크린
AIRTAC 또는 SMC 공압 부품
HIWIN 리니어 가이드
Schneider 전기 부품
산업용 진공 청소기
디릴러
