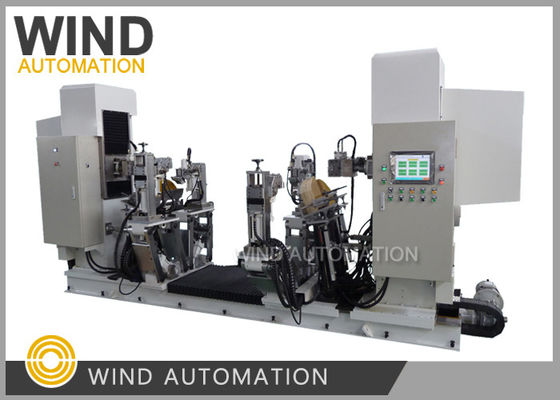

네 팔 자동 CNC 스테이터 코일 톱 아크 형성 기계
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 중요한 요인: | 모터 제조 능력을 결정합니다. | 워킹 스테이션: | 복합기계 |
|---|---|---|---|
| 처리된 와이어 크기: | 3mm*8mm, AWG9, AWG0 | 헤어핀 성형공정: | 절단, 에나멜 벗기, 형성 |
| 사이클 시간: | 와이어 길이와 관련된 사이클 시간 | HS 코드: | 84798110 |
4 팔 자동 CNC 스테이터 코일 톱 아크 형성 기계
아크 형성 기계는 모터 생산에 매우 중요합니다. 그것은 모터를 제조 할 수있는 능력을 결정합니다.
윈드 오토메이션은 많은 러시아 고객에게 공급했습니다.
특징
(1)이 기계는 CNC 비례 servo 수압 밸브에 의해 수행 디지털 제어, 모든 매개 변수를 채택표시, 수정, 화면에 저장, 저장1000개 이상 도달 할 수 있습니다, 모든 매개 변수는 언제든지 호출 할 수 있습니다, 코일의 매개 변수 및 자동 감지 값 화면 표시.
윈드 오토메이션은 많은 러시아 고객에게 공급했습니다.
특징
(1)이 기계는 CNC 비례 servo 수압 밸브에 의해 수행 디지털 제어, 모든 매개 변수를 채택표시, 수정, 화면에 저장, 저장1000개 이상 도달 할 수 있습니다, 모든 매개 변수는 언제든지 호출 할 수 있습니다, 코일의 매개 변수 및 자동 감지 값 화면 표시.
(2) 이 장비는 자동으로 그리고 순차적으로 후지형에서 제품 코일까지 코일 형성 과정을 완료 할 수 있습니다.
(3) 이 장비의 코일 개방, 각, 코 높이, 활, 형성 후 정확하게 제어, 더 이상 폼을 재구성 할 필요가 없습니다.
(4)이 장비의 끝 상단 아크 시스템은 여러 보드 결합 유형을 채택합니다.스핀 들의 끝 모양 요구 사항;
(5) 이 장비의 클립은 0 ~ 140 °를 조정할 수 있습니다. 선형 가장자리와 끝 회전 각도는 튀어나오지 않습니다.그리고 클립은 단단히 잠금하고 코일 사이에 기계적 손상을 보장하는 형성 과정에서 이동하지 않습니다, 코일의 전기 성능을 안정적으로 보장하기 위해 코일 사이클 단열이 손상되지 않습니다.
(6) 이 장비는 코일의 리바운드 문제에 대한 매우 쉬운 솔루션 방법을 가지고 있습니다.
독립적인 시스템으로 서로 간섭하지 않고 스스로 조정하고 보완합니다.
사양
사양
1융합형 전체 길이 범위: 580 ~ 3200mm T형 코일의 최대 너비: 120mm
2코일 선형 측면: 400 ~ 2200mm. 모양을 한 후 끝에서 투사 길이는: 75 ~ 560mm;
3두 선형 면 사이의 각도 최대: 0~70° 각각 앞면과 뒷면 각도를 조절할 수 있으며, 전체 각도 0~140°
4코일 열의 전체 너비 (피치): 100~800mm.
5코일 섹션 (폭 × 높이): 7~30mm × 12~70mm, 최소 7×12mm, 최대 30×70mm, 앞면과 뒷면 각각 2개의 턱;
6코일 코스 핀 지름: φ24, φ39;
7코일 모면 부분 기울기: 0~30°
8"최고의 코 부분 높이: -80~300mm;
9, 최고 활 높이: 0 ~ 250mm, 최대. 큰 개방 때 350mm에 도달 할 수 있습니다.
10, 모양 정밀: 각 <± 0.2°. 포밍 머신에서 열기 <± 0.25mm ~ ± 0.75mm;
11코일 형성 주기는: 1~2분
12수압 펌프 스테이션 시스템 압력: 8Mpa, 오일 튜브 저항 압력: >20Mpa
13다른 표준 또한 직선 길이: 1600mm, 2500mm, 3200mm.
