외부 로터 팬 모터 스테타터 슬롯 라이너 종이 삽입 기계 WIND-IP-3
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 조건: | 새로운 | 삽입 속도: | 0슬롯당 0.5~0.8초 |
|---|---|---|---|
| 소재: | DMD, DM, 폴리에스터 필름(두께 0.125mm) | 두께를 줄이기: | 0.5m 이하 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외 지원이 가능한 엔지니어 |

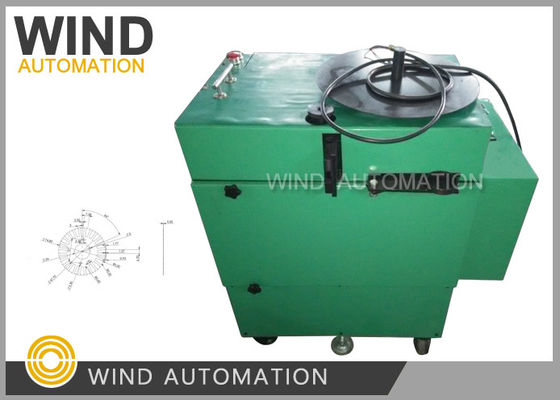

External Rotor Fan Motor Stator Slot Liner Paper Inserting Machine WIND-IP-3
응용 분야:

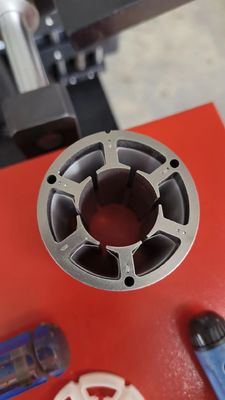

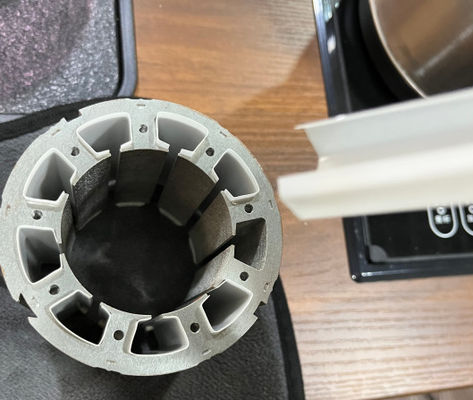

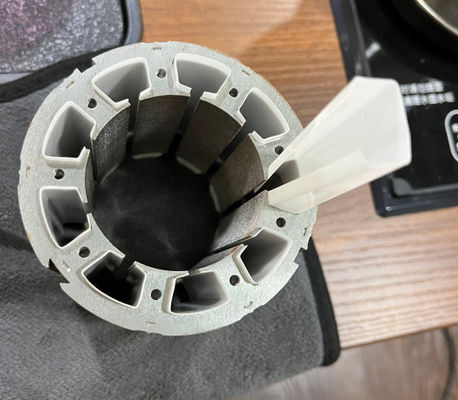

이 종이 삽입 기계는 BLDC 모터 고정자 슬롯에 절연지 폴리에스터를 성형, 절단 및 삽입합니다.
공정은 성형, 절단, 삽입, 다음 슬롯으로 인덱싱하는 것입니다.
설정된 모든 전기자 슬롯이 완료될 때까지 작업을 반복합니다.
1. 이 종이 성형 및 삽입 기계는 0.75KW 모터 1세트, 브레이크가 있는 감속기 1세트, 널링 기어로 구성된 종이 공급 벨트 및 공급 상자 1세트, 툴링 1세트, 캐비닛 및 본체 프레임으로 구성됩니다.
2. 이 슬롯 삽입 기계는 완전 기계화된 작동을 채택합니다. 공급 상자는 절연지를 툴링에 공급하며, 툴링 바닥, 펀칭 바늘 및 커터가 장착되어 있습니다. 종이가 위치로 보내지면 종이 커터가 종이를 자르고 툴링 바닥으로 밀어 넣습니다. 다음으로 바늘이 아래로 펀칭하여 종이를 툴링에 누르고 압착한 다음 위로 펀칭하여 성형된 종이를 공작물 본체에 삽입합니다. 그 후 바늘이 돌아오고 분할기가 회전하며 기어가 앞으로 이동합니다. 한 슬롯이 완료되면 두 번째 슬롯을 삽입합니다. 기계에는 회전축에 유도 스위치가 장착되어 있으며, 한 사이클 후에 자동으로 정지합니다.
3. 이 절연지 삽입 기계는 자동으로 종이 삽입을 수행할 수 있으며, 로딩 및 언로딩은 수동으로 수행됩니다. 종이 삽입을 위해서는 종이 롤이 필요합니다. 너비는 공작물 스택 길이와 같아야 합니다.

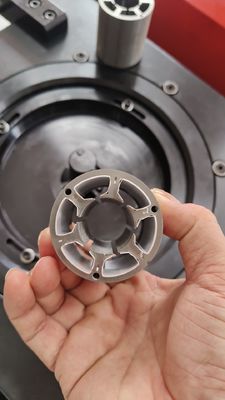

4. 이 BLDC 모터 고정자 슬롯 라이너 기계는 8~48 슬롯의 고정자 공작물에 적합합니다. 자동 종이 공급, 성형 및 각도 회전을 수행할 수 있습니다. 종이는 슬롯에 적절하게 삽입되어야 합니다.
모터 제조업체 고객 질문:
종이 삽입 기계 작동 방법에 대한 사용 설명서가 있습니까?
Wind Automation 답변
참고용 비디오는 다음과 같습니다.

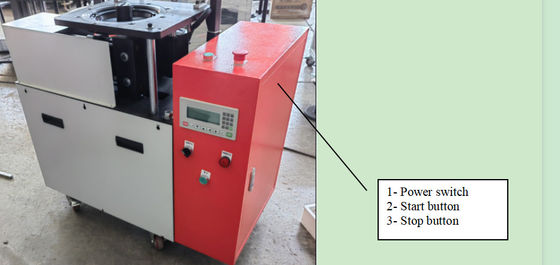

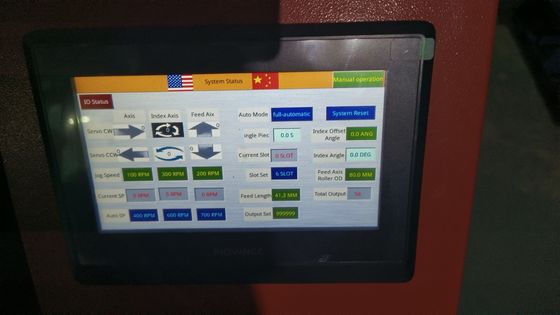

1. 기계 작동 방법
2. 주의 사항:푸시 블레이드를 보호하고 손상을 방지하려면, 푸시 블레이드는 Reset을 누르기 전에 후퇴해야 합니다.
팬 모터 종이 삽입 기계 작동 비디오를 보려면 아래 사진을 클릭하십시오.
