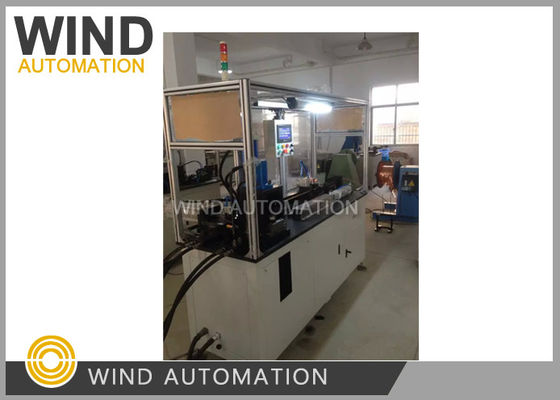

자동 헤어핀 메이커 코일 와인더 와인딩 머신
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 장갑 코일: | 스타터 코일 헤어핀 | 피딩하는 길이: | 최고 500까지 밀리미터 |
|---|---|---|---|
| 스마일 와이어: | 두 개의 와이어가 적합합니다. | 형성: | 굽는 방법으로 |
| 헤어핀 모양: | 펀치 장치 | 판매 뒤에: | 기술자는 해외에 사용할 수 있습니다 |
완전 자동A스필 (Hairpin) 제작자바람...AWF
M아킨 작업 과정
기계는 자동으로 아래 프로세스를 지속적으로 헤어핀을 형성 할 수 있습니다.
자동 와이어 드레일링→ 와이어 공급→ 와이어 스트레이터 → 프레스 와이어 →
사이드 에마일 제거기 → 와이어 너비 에마일 제거기 → 철을 당겨→ 와이어 절단
→ 와이어 굽기→ 펀치 형성 와이어 → 배하,
출력: 한 조각당 약 3~5s
도구는 쉽게 6 armature 스필을 변경할 수 있습니다
1 M154104458
2 M154097736
3 M154038444
4 M154103929 에나멜 와이어 모양은 맨 와이어 모양으로 변경됩니다.
5 M154105507 에나멜 와이어 모양은 맨 와이어 모양으로 변경됩니다.
6 MBD-7G
기계 제작
1. 자동 철도 탈락 장치
2- 와이어 스트레이트 메커니즘
X,Y 방향 두 세트 가이드 바퀴 정렬로 구성됩니다
그리고 실린더, 실린더는 철을 당기면서 바로 잡습니다.
3와이어 공급 장치
세르보 모터 델타가 유선을 공급하는 유선 모듈을 움직입니다.
유선 공급 길이는 화면에 설정할 수 있습니다.
그리고 맥스. 와이어 공급 길이 500mm입니다
4에나멜 제거 장치
에마일 제거기는 두 개의 구조로 구성되어 있습니다.
옆 에마일 제거기 및 너비 에마일 제거기
측면 에마일 제거자 3pcs 보석 칼을 사용하여 옆 에마일을 벗기 위해 회전
너비 에마일 제거기 반대 방향으로 스크래치 두 커터를 사용
그리고 스크래치 깊이를 제어/한정
에나멜 제거 기능은 터치 스크린에서 켜고 / 끄면 됩니다.
5절단 장치
절단 메커니즘은 압축 와이어와 절단 와이어 장치로 구성됩니다.
잘라기 전에, 압력 철 실린더와 압력 도구 이동을 방지 하려면 철을 압력,
그리고 그 다음 4 개의 커터로 와이어를 잘라, 같은 발생하면 burr 제거 할 수 있습니다
6와이어 굽기 메커니즘
진압선 장치와 실린더에 의해 구동되는 굴곡 장치로 구성되어 있습니다.
그리고 수압 시스템으로 작동하는 펀칭 형성 장치.
형성 후, 휘어진 와이어 실린더 반환 때 자동으로 헤어핀을 풀고.
시멘스 또는 델타 PLC
델타 서보 모터
Weinveiw 터치 스크린
에어타크 실린더
무게: 약 850Kg
기계 차원: 1,800mm x 750mm x 1800mm3
기계와 유선 탈선 장치의 거리는 3000mm입니다.
