어떻게 BLDC 모터 직렬 라미네이션 스테이터 스택을 바늘 윙링 머신으로 생산합니까?
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 스테이터 스택: | 직선 스택, 경사 스택이 아닙니다. | 자격증: | CE |
|---|---|---|---|
| 작업 스테이션: | 2인실이나 4인실이 있어요 | 맥스 와이어: | 1.2mm |
| 자동 유형: | 전자동으로 가는 선과 두꺼운 선을 처리할 수 있습니다. | 상태: | 새로운 |
| 기계 색상: | 흰색 또는 고객별 요구 사항 | 판매 후: | 해외에서 기계를 서비스할 수 있는 엔지니어 |
| 강조하다: | 바늘 윙어,bldc 와일딩 머신 |
||

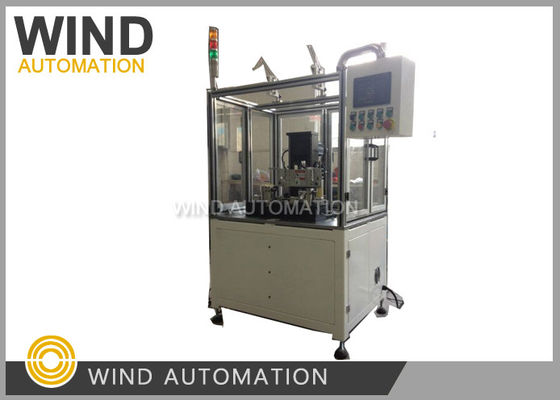

BLDC 모터용 직선 적층 스테이터 니들 와인딩 머신

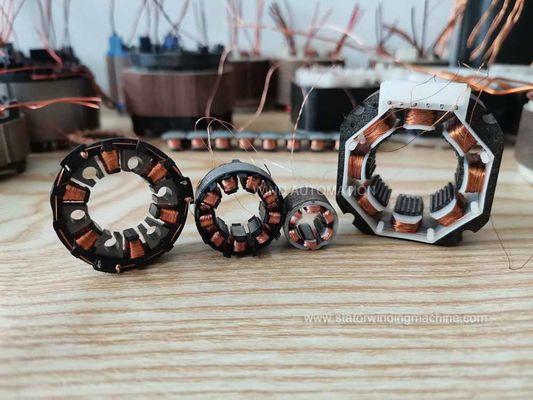

재봉틀, 에어컨 압축기, 전동 공구의 니들 와인딩 BLDC 스테이터,
냉장고 압축기, 워터 펌프 자동차 응용 분야, 연료 펌프 모터

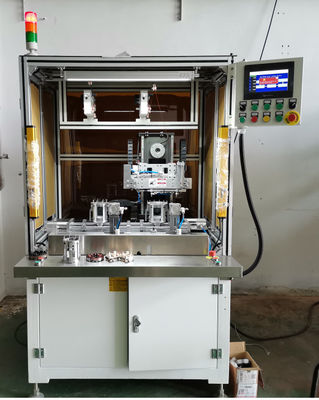

2개의 스테이션을 갖춘 BLDC 스테이터 와인딩 머신 WIND-BLDC-2는 효율성을 향상시키고 툴링을 쉽게 변경할 수 있도록 브러시리스 DC 모터 스테이터를 와인딩합니다.
매개변수
와이어 직경: 0.08 ~ 1.2mm
스테이터 OD: 12 ~ 130 mm
스택 높이: 5 ~ 100mm
4축, 와인딩 유연성,
와인딩 모터: 서보 모터 Yaskawa 3000W 1개
인덱싱 모터: 서보 모터 Yaskawa 3000W 1개
와이어 배열 모터: 서보 모터 Yaskawa 400W 2개
속도: 300 ~ 600 RPM
공기압: 5~7kg/제곱센티미터
전원: AC380V 50/60Hz
무게: 약 1500KGS 치수: 1100mm*900mm*1600mm
기계 제조 및 시운전을 위해 다음 샘플이 필요합니다.
1. 와인딩 없는 스테이터 스택 5개
2. 와인딩된 스테이터 1개
3. 15개의 스테이터를 와인딩하기에 충분한 구리선 1롤
주요 부품
| 번호 | 이름 | 브랜드 | 비고 |
| 1 | PLC | YASKAWA | CE 라벨 |
| 2 | 서보 모터 | YASKAWA | CE 라벨 |
| 3 | 터치 스크린 | Weinview | CE 라벨 |
| 4 | 센서 | OMRON | CE 라벨 |
| 5 | 전기 장치 | Schneider | CE 라벨 |
| 6 | 공압 장치 | Airtac | CE 라벨 |
| 7 | 공기압 센서 | Airtac | CE 라벨 |
| 8 | 볼 베어링 | NSK | CE 라벨 |
| 9 | 스크류 가이드 | HIWIN | CE 라벨 |
| 10 | 동기 벨트 | Gates | CE 라벨 |
| 11 | 전원 공급 장치 | Mean Well | CE 라벨 |
| 12 | 텐셔너 | Zhangli | CE 라벨 |
기계 작동을 보려면 아래 링크를 클릭하십시오.
질의 응답
와이어 직경이 0.9mm, 0.95mm이므로 절연판이 충분히 튼튼해야 합니다.
귀하의 3D 인쇄 절연판은 깨지기 쉽습니다.

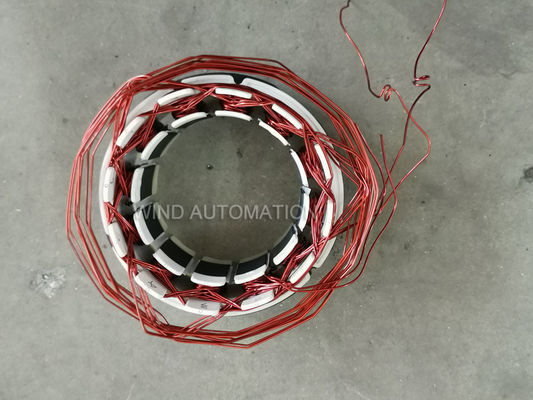

그리고 우리는 브리지 와이어가 고정 장치로 나가도록 솔루션을 찾을 것입니다.이 경우 브리지 와이어가 길어집니다.
일반적인 조건에서 1mm 정도의 두꺼운 와이어의 경우 2mm 이상의 두께의 나일론 재질 절연판이 충분히 튼튼합니다.
추가 처리를 위해 와인딩 다이어그램 및 프로토타입 비용에 대한 귀하의 답변을 기다리고 있습니다!
A/S 예시
국제 고객 E:
니들 와인딩 머신에 문제가 있습니다.
첨부된 사진을 참조하십시오.
압력 스위치가 고장난 것 같습니다. 공기압이 가해집니다.
확실히 기계에.
질문:
- 새 압력 스위치를 보내주실 수 있습니까? 가격은 얼마입니까?
- 이 압력 스위치 없이 작업할 수 있습니까?
- 압력 스위치를 연결하는 방법이 있습니까?
신속하고 좋은 도움을 주시면 감사하겠습니다.
Wind Automation의 답변:
아래 두 가지 방법을 확인해 주시겠습니까?
1. 압력이 있는지 확인하십시오. 출구 위치 (물 출구, 빨간색표시)
2. 출구 위치에 압력이 없으면 입구 위치에 막힌 부분이 있는지 확인하십시오.
3. 가위(커터)가 작동하는지 확인하십시오.
그건 그렇고, 압력 스위슈 문제의 기록은 없습니다.
