제품 상세 정보:
결제 및 배송 조건:
|
커머터 타입: | 크룩 타입의 코무타터 앙어마처 로터 | 모터 타입: | 전동 공구, 3슬롯, 5슬롯, 7슬롯이 있는 장난감 모터 |
---|---|---|---|
권선 방법: | 바늘 감기가 아닌 전단지 감기 | 스테이션: | 4 |
기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
NCM 번호/HS 코드:: | 코일 권선기 8479811000 | ||
하이 라이트: | 코일 제조 기계,고정자 코일 권취기 |

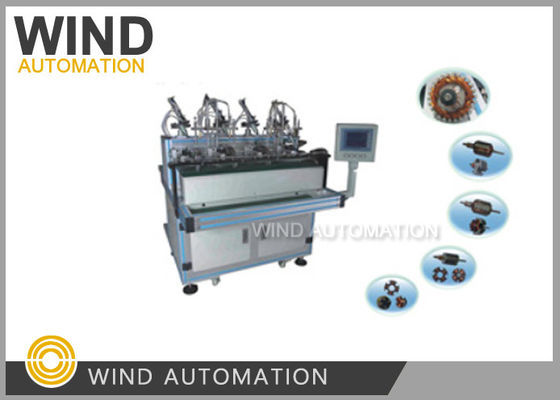

4역 소형 로터 와인더 전기 모터 장갑 와인더 기계 WIND-ODD-4
설명:
이 종류의 2 스테이션 아메리처 와일딩 머신은 3 ~ 7 슬롯을 가진 작은 아메리처에 사용됩니다.
4개의 작업 스테이션이 있고, 4개의 armatures가 동시에 윙될 수 있습니다. 기계는 PLC에 의해 제어됩니다.
빠른 세부 사항:
기술 매개 변수:
기계의 주요 기술 매개 변수 | |
전원 공급원 | 220VAC ±10% / 50Hz |
주전자 전력 | ≤1.5kW |
주 스핀드의 최대 회전 속도 | 3000회속 |
역 번호 | 4개의 역 |
와이어 지름 범위 | 00.07mm~0.27mm |
장갑 슬롯 범위 | 3 슬롯, 5 슬롯 또는 7 슬롯 |
장갑 과다 투약 범위 | 30mm~50mm |
스택 길이 범위 | 20mm~40mm |
장갑 스핀드 범위 | Φ5.5mm |
공기 출처 | 0.4Mpa~0.6Mpa |
작동 온도 | 45°C |
보관 온도 | 50°C |
작업 습도 | <65% |
보관 습도 | <45% |
장착 롤링 기계에 필요한 정보:
1로터 라미네이션 도면
2로터 조립 도면
3로터 스택 도면
4로터 와일 다이어그램 도면: 로터 와이어 지름과 회전 번호
5전동기 도면
6필요한 생산성
7다른 기술 요구 사항
가능하면 고객이 샘플을 보내면 더 좋을 것입니다.
아래 그림을 클릭하면 네 개의 스테이션 armature 플라이어 와이더 비디오를 볼 수 있습니다
