PSC 스테이터 코일 와일딩 머신 1 역 또는 2 역 스마트 발 인쇄
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 모터 스테터 코일 와일링: | CNC가 아닌 세르보 시스템 | 일반적인 코일 와이더와 비교: | 구리 와이어 |
|---|---|---|---|
| 와이어 게이지: | Min. 최소 0.1mm (AWG38) 0.1mm(AWG38) | 자동화 타입: | 로터리 장치와 함께 완전히 자동 수직 윙 |
| 기재색: | 흰색 또는 고객 요구 사항 기준 | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 하이 라이트: | 고정자 코일 권취기,자동 코일 권취기 |
||

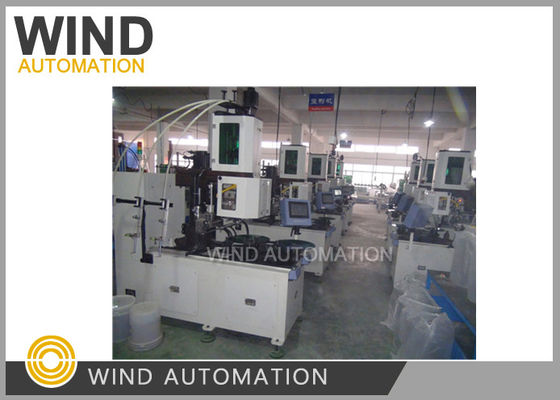

1 역 또는 2 역 PSC 스테터 코일 와일딩 머신 스마트 피트 프린트 WIND-100-VW
적용:
WIND-100-VW 수직 롤링 머신 롤 코일 및 전송 형태에 코일을 넣어 (이 전송 형태와 함께
와이어는 다음 작업 과정에서 스타터에 구슬 수 있습니다)
그것은 특징은 고 효율, 구리 와이어를 절약 하 고 높은 충전과 작은 슬롯 개척 스테터에 적합
속도, 또한 실은 삽입 작업 중에 깨지지 않습니다 (국가 사용자의 피드백)
장점:
기계 크기 및 모터 막대 스타터 스택 높이
1엔지니어 확인기계의 최대 깊이 (앞에서 뒤로) 는 70 ̊입니다.
24번68 폴 스타터 최대 스택 높이는 4.3'(110mm) 될 수 있습니다
두 개의 작업 스테이션 윙링 머신
1깊이는 약 79'입니다. 와일딩 번갈이를위한 두 개의 작업 스테이션이 있었기 때문에,
2. 깊이는 48 프레임 PSC 스테터 코일 크기와 관련이 있습니다
|
✓ 물질 절약 |
별도의 코일을 연결할 필요가 없기 때문에 쿠퍼 와이어를 절약
|
|
✓표준기 좁은 슬롯 |
높은 충전율의 스테터 와일링 삽입에 적합한 일정한 와일링 품질
위쪽의 슬롯 너비1.36mm
|
|
✓노동비 절감 |
정전 롤링 머신 바람 스필 직접 롤링 이전, 운영자
코일을 배치 할 필요가 없습니다, 대신 그들은 단지 전송에 넣어해야합니다
롤링 삽입 기계의 전신
|
|
✓ 더 나은 윙 품질
|
일반적인 cnc 와일딩 제조 기계와 비교하면, WIND-100-VM 뿐만 아니라
구리 와이어를 저장하지만 또한
스타터, 와일링 와이어는 삽입 작업 과정에서 깨지지 않습니다.
|
매개 변수:
선 직경:00.2~1.2mm
미나 스테터 ID:40mm
최대 스테터 OD:175mm
코어 길이: 40~130mm
전력:380V, 50/60KW
무게: 약 1100kg
크기: 1900 (L) x850 (W) x3200 ((H) mm
아래 표는 당신이 조사를 보낼 때 필요합니다
| 스테이터 세부 사항 | |||||||||
| 라미네이션 도면 | 스테터 ID. (mm) |
스테터 과다 투여 (mm) |
슬롯 번호 | 스파크 높이 (mm) |
와이어 종류 (황/알) |
와이어 지름 (mm) |
병렬 전화번호 |
회전 수 코일당 |
코일 피치 |
