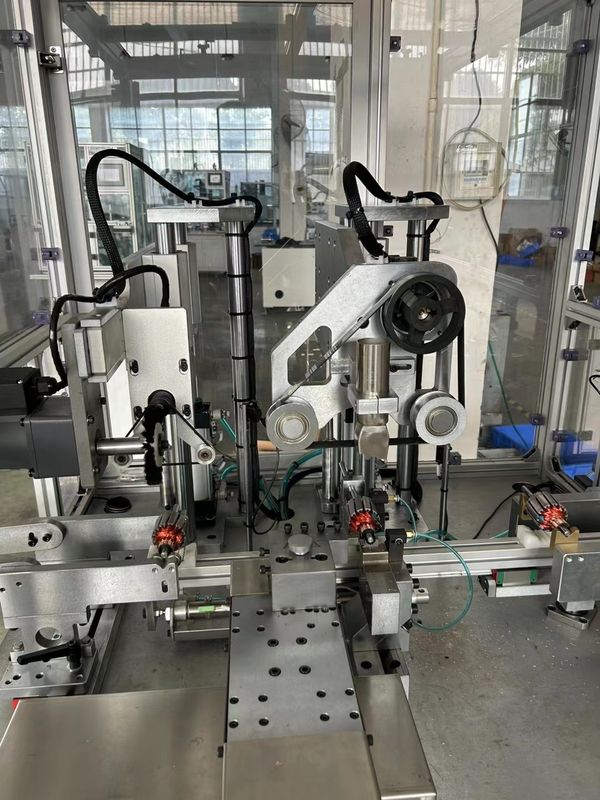

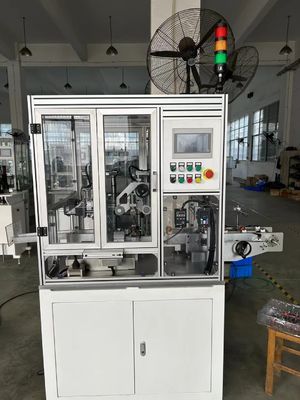

라미네이션 턴 커머터 자동 생산 라인에서 턴 머신

자동 라인에서 적층 선삭, 정류자 선삭을 포함하는 아마추어 조립 라인 선삭 기계

선반의 목적은 비교적 작은 분수 마력 모터 아마추어, 미니 엔진 로터, 스타터 아마추어 정류자 등의 정류자 브러시 트랙 영역을 마무리 선삭하는 것입니다.

정류자를 정밀하게 선삭, 밀링, 가공하여 표면을

광택 있고 빛나게 합니다.좋은 적합한 표면

미세 마감, 런아웃을 달성하여 모터 탄소 브러시와 잘 작동하도록 합니다. (1)

3축 서보 장치 선삭 가공 기계의 경쟁 우위1. 3축 서보 장치 제어로 정밀함  2. 선반 정류자 정밀 선삭 기계로 처리 가능한 가장 작은 정류자:

   선삭된 윈도우 리프터 소형 아마추어 정류자 외경 7mm, 샤프트 외경 3.0mm

3. 이 선삭 기계는 필요한 경우 두 개의 커터로 다른 선삭 방향으로 작업할 수 있습니다.

4. 선삭 공구는 다이아몬드 재질이며, 공구 홀더와 인서트도 맞춤 제작 가능

     구리, 알루미늄 외의 특수 재질 선반용

(2)

정류자 선삭 기계 구성

Z축 미쓰비시 서보 시스템 (선삭 길이)X축 미쓰비시 서보 시스템 (선삭 깊이)

Y축 미쓰비시 서보 시스템 (프레스 암)

터치 스크린: 미쓰비시

대만 TBI 볼 스크류 로드

대만 Airtac 실린더

(3)

정밀 선반 선삭 기계 사양

정류자 원형도: ≤0.0035mm(사용자의 정류자 재질, 아마추어 샤프트 품질 및 베어링 품질에 따라 다름)

표면 거칠기: ≤Ra 0.4 (고객의 아마추어 품질에 따라 다름)

아마추어 외경: Ф20~Ф100mm (정류자 측 < 100mm)

샤프트 길이: 32~250mm

샤프트 외경: Ф3~Ф25mm정류자 외경: Ф4.3~Ф50mm

Z축 커터 공급 속도: 터치 스크린에서 설정 가능, 무단 조절 가능

Z축 커터 복귀 속도: 프로그램에서 설정

X축 커터 공급 속도: 터치 스크린에서 설정 가능, 무단 조절 가능

X축 커터 복귀 속도: 프로그램에서 설정

Z축 절삭 길이: 터치 스크린에서 설정 가능, 최대 4회 다른

절삭 길이 설정 가능 (최대 30mm)

Z축 이동: 최대 80mm

생산 효율: 전체 사이클 ≤12초/개 (2회 절삭)

공기압: 4~6kg/cm2

고정구: 다이아몬드 V형 저널

총 전력: 2.5KW

기계 전력: 50/60Hz AC220V±10% (단상)

버 제거 기계 전력: 50/60Hz AC230V±10% (단상)

진공 청소기 전력: 1.5KW, 50/60Hz AC380V±10% (삼상)

무게: 약 1,100Kg

기계 치수: 1,300mm x 900 mm x 1600mm3
