제품 상세 정보:
결제 및 배송 조건:
|
적용: | 12V,24V DC 브러시 모터 | 사이클 시간: | 0세르보 모터 프레스와 함께 슬롯당.4초 |
---|---|---|---|
퓨징 와이어 크기: | 펌프 종류에 대해서는 0.01mm에서 1.20mm까지 | 용접 냉각 장치: | 별도의 수냉 장치 장착 |
조정이 용이함: | 용접 작업 및 설정이 작업자에게 용이합니다. | 용접 큰 와이어 지름 범위: | 펌프 종류에 대해서는 0.01mm에서 1.20mm까지 |
총 중량: | 패키지 팔레트 포함 662KGS | 융합 품질: | 피지 전류, 피지 시간, 압력, 접촉 저항 |

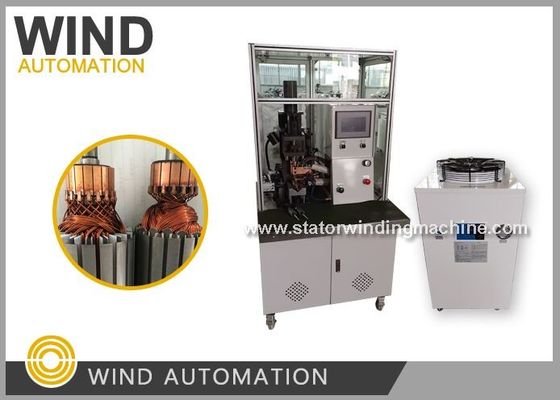

DC 전원 공급 장점 용접 기계 용 armature 전동기 융합 핫 스택 WIND-DC-CW003
(1)적용:
크룩 커머터, 리저 커머터와 PMDC 모터 앰네스터
(2)장점:
융합 품질 보장 |
자체 개발 고 주파수 15KHz 전원 공급
융합 품질
|
광범위 한 적용 |
구리와이어 너비 적응 0.01mm ~ 1.20mm ((AWG44 ~ AWG17)
|
조작 이 쉽다 |
조작자에게는 쉽죠
그리고 WIND-DC-CW003는 제압 기계 중 가장 반복 된 명령을 얻을
|
(3)융합 용접 기계의 질문과 답:
1- 각 세그먼트의 전류와 시간은 조절 가능합니까?
--- 나는 당신의 질문이 각 세그먼트에 대한 균일하고 지속적인 융합 품질을 달성하는 것 같습니다,
높은 요구의 출력 전류를 가진 DC 전원 공급 기계는 평정하고 일정한, 심지어 용접 품질을 보장 할 수 있습니다,
기계 매개 변수 설정 화면, 많은 갈고리와 함께 armature에 대한 6 섹션 용접 전류와 시간 설정이 있습니다.
그리고 24 갈고리 전동기에 대해, 당신은 1 + 1 + 1 + 2 + 3 + 16 = 24로 Bar. no.를 설정하여 3 단계로 용접 매개 변수를 분할할 수 있습니다.
전기 막대기 가열 시간 및 실제 상황을 고려하여
실제 생산에서 어떤 사용자는 단지 24로 섹션 1의 바 번호를 설정,
2- 전극 거리는 어떻게 제어됩니까?
--- 제안 된 거리는 약 1.5mm에서 2mm입니다, 커머터 OD가 어떤 차이를 가지고 경우에 1mm 이상해야합니다
당신은 플러그 가이드로 1.5mm 두께 commidity에 의해 확인할 수 있습니다
3- 이 거리를 측정하고 되돌릴 수 있는 룰러가 있나요?
--- 아직 릴러가 없는데, 그냥 오퍼레이터 관찰,
4- 전극이 갈고리에 가하는 압력은 어떻게 조절되고 제어되는가?
--- 다른 크기의 프레스 스프링으로 압력을 조정 할 수 있습니다. 스프링으로 거칠게 조절 할 수 있습니다.
압력을 조절하는 서보모터를 장착한 마지막 타입 WIND-TMI-3
5- 이 압력을 조절할 수 있는 로드 셀이 있나요?
--- 아직은 아니죠
윈드 오토메이션의 기압 및 서버프레스 기계,
셰프트 배치는 압력을 제어하고 표시할 수 있는 이런 종류의 로드 셀이 있습니다.
우리는 이것을 새로운 퓨징 머신인 WIND-TMI-3에 적용하고 있습니다.
이것은 먼저 필요한 지역 사용자에 적용됩니다
6- 융합 전류가 어떻게 제어되는지, 일정하게 유지되는지? 전류 피드백?
--- 융합 일정한 전류는 전압에 의해 제어됩니다.
7- 융합 주기의 단계는 무엇이며, 이 주기의 각 부분은 어떻게 조정됩니까? (매우 중요)
--- 융합 사이클은 전극이 전동기 갈고리를 만지고, 그 다음 압력을 유지하고 전동기 갈고리를 누르면
첨부 사진에 융합 주기의 그래프를 확인하시기 바랍니다.
이 순환은 네 가지 요인과 관련이 있습니다.
전극과 전동기 갈고리 접촉 면적, 압력 값, 압력 유지 시간, 퓨징 전압
이 네 가지 요소의 팀워크로 최고의 순환을 얻을 수 있습니다.
WIND-TMI-3의 사이클 시간은 슬롯당 0.4초를 달성 할 수 있습니다. 지금까지 중국에서 가장 빠른 모터 armature 융합 기계
고 주파수 15KHz 순수 출력 DC 전류를 보장하고, 일부 퓨징 기계 2KHz, 4KHz는 높은 주파수가 아닙니다
일정한 전류는 주저없이 각 세그먼트를 융합 할 수 있습니다, 그래서 DC 전력 공급은 더 빠르고 전기를 절약
8- 불량 융합에 대한 경고 신호가 있습니까?
--- 네, 기계는 이러한 기능을 가지고 있습니다
(4)융합 기계 파라미터:
와이어 지름: 0.01~1.2mm
장갑 OD: 20~100mm
장갑 스택 높이:10~100mm
커머터 OD:8~70mm
공기 출처:5~7KG/cm2
용접 전력: 10~30KW
3단계 AC 380V 50~60Hz
무게: 약 350KGS
퓨징 전원 공급: 풍자동화 자체 개발 고 주파수 15KHz, 500~5000A
제어 시스템: 일본 미쓰비시 PLC
인덱싱 제어: 일본 미투비시 서보 포지셔닝 시스템 7' 터치 스크린
(5)특징:
1) 코미터 점 용접 기계 선도자 뜨거운 꽂기 융합 얇은 또는 큰 와이어 높은 주파수
인버터 웰드 및 작은 큰 와이어 얇은 큰 와이어와 함께 별도의 뜨거운 스택 커머터
냉각용 물 장치 (환습제 역할을 한다)
2) 용접 작업은 t와 관련이 있습니다.ungsten 바드 면적, 압력, 용접 시간, 전압 전류 값
3) 펌프 OD, 샤프트 크기는 고정 장치와 관련이 있습니다
장갑 OD 정상 범위 20~60mm
160mm 이하의 셰프트 셰프트 크기
융합 기계 FAQ (적절한 용접 융합 핫 스택 머신을 선택하는 방법)
당신의 질문은 각 세그먼트에 대해 균일하고 일정한 융합 품질을 달성하는 것입니다.
높은 요구의 출력 전류를 가진 DC 전원 공급 기계는 평정하고 일정한, 심지어 용접 품질을 보장 할 수 있습니다,
기계 매개 변수 설정 화면, 많은 갈고리와 함께 armature에 대한 6 섹션 용접 전류와 시간 설정이 있습니다.
그리고 24 갈고리 전동기에 대해, 당신은 1 + 1 + 1 + 2 + 3 + 16 = 24로 Bar. no.를 설정하여 3 단계로 용접 매개 변수를 분할할 수 있습니다.
전기 막대기 가열 시간 및 실제 상황을 고려하여
실제 생산에서 어떤 사용자는 단지 24로 섹션 1의 바 번호를 설정,
2전극 거리는 어떻게 조절되나요?
제안된 거리는 1.5mm에서 2mm 정도입니다.
당신은 1.5mm 두께의 commidity에 의해 확인 할 수 있습니다
3- 전극이 갈고리에 가하는 압력이 어떻게 조절되고 제어되는가?
다른 크기의 프레스 스프링으로 압력을 조정 할 수 있습니다. 스프링으로 거친 제어,
가벼운 컨트롤을 위해 꼭대기에 나사
4.이 압력을 조절할 수 있는 부하 셀이 있나요?
네
풍자 자동화 수압 및 전동기, 샤프트 배치에 대한 서보 프레스 기계는 압력을 제어하고 표시 할 수있는 이러한 종류의 부하 세포가 있습니다.
우리는 이것을 새로운 융합 기계 WIND-TMI-3에 적용합니다.
이것은 먼저 요구 된 지역 모터 제조업체에 적용됩니다.
5융합 순환의 단계는 무엇이며, 이 순환의 각 부분은 어떻게 조정되는가?
융합 사이클은 전극이 전동기 갈고리를 만지고, 그 다음 압력을 유지하고 전동기 갈고리를 누르면
용접 설정 사진에 융합 주기의 그래프를 확인하십시오
이 순환은 네 가지 요인과 관련이 있습니다.
전극과 전동기 갈고리를 접촉하는 표면 영역,
압력 값, 압력 유지 시간, 퓨징 전압
이 네 가지 요소의 팀워크로 최고의 순환을 얻을 수 있습니다.
고 주파수 15KHz 순수 출력 DC 전류를 보장하고, 일부 퓨징 기계 2KHz, 4KHz는 높은 주파수가 아닙니다
일정한 전류는 주저없이 각 세그먼트를 융합 할 수 있습니다, 그래서 DC 전력 공급은 더 빠르고 전기를 절약
6.융합이 안되는 신호가 있나요?
네, 기계는 이런 기능을 가지고 있습니다
