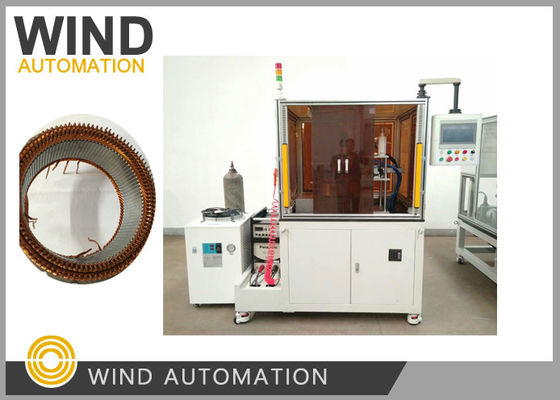

터치 스크린으로 220V / 380V 50Hz 커머터 퓨징 머신 600KGS
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 용접 적용: | 집적된 시작 발전기 | 자동차 기술: | 스테타터 은 관절 팅 용접 응용 |
|---|---|---|---|
| 생산 과정: | 고정자 권선 공정에는 핀 형성, 삽입, 슬롯 절연, 도체 비틀기(이중층), 도체 끝 TIG 용접, 스타 조인트 TIG 용접 등이 포함됩니다. | 용접 장소: | 구리 도체 TIG 용접기 |
| 융합 유형: | 용접 작업 및 설정이 작업자에게 용이합니다. | PLC: | 미츠비시 |
| 총 중량: | 600KGS 패키지 팔레트 포함 | 4축 서보 장치: | 미쓰비시 서보 모터를 사용한 용접 스핀들, 인덱싱 스핀들, 공급 샤프트 및 리프팅 샤프트 |
| 하이 라이트: | 아크 용접기,초음파 용접 기계 |
||
티그 웰딩 노 코무타터 융합 기계 합동 통합 시작 발전기 조립 WIND-TIG 자동차 산업
(1)적용:
통합된 스타터 제너레이터 집합체,
(2)장점:
1중국 유수의 제조업체에 공급됐고 풍부한 경험이 있어
엔지니어링 팀은 용접 BSG 모터 스테터 헤어핀에 많은 경험을 가지고 있습니다
2- 웰딩 품질 보장, 풍자동화 웰딩 샘플을 사용할 수 있습니다
용접 기계가 완료되기 전에
3아래 차원의 스테이터 취급에 풍부한 경험
| 스테이터 OD 크기 | 슬롯 번호 |
| 142mm | 96 슬롯 |
| 72 슬롯 |
(3)TIG 용접 기능:
용접 관절을 설정할 수 있습니다.
시작 관절을 설정할 수 있습니다.
및 용접 수정을 위해 혼자 서 설정할 수 있습니다
(4)TIG 용접 융합 기계 파라미터:
전원 공급: 220V 또는 380V,50Hz
웰딩 스핀들, 인덱싱 스핀들, 미쓰비시 서보 모터와 함께 공급 셰프 및 리핑 셰프
PLC: 미쓰비시 5U 시리즈
터치 스크린: WEINVEIW
실린더: 에어타크
압력:>0.5MPa
무게: 약 600KGS
차원: 800*800*1500mm
질문 과 대답
1.용접 과정의 순서, 입력 매개 변수 (전류, 전압, 유지 시간 등...)
및 사양,물질 처리 방법 (부하/부하 메커니즘 등)
용접 과정은 완전히 자동입니다. 용접 과정에서 문이 닫혀 있습니다.
그리고 운용자별로 로딩/발하
다른 매개 변수는 스테이터의 실제 위치에 accoring
2.이 용접 기계에 있는 아르곤 가스의 정확한 목적은 무엇일까요?
어떻게 두 개의 구리 코일을 채울 막대 없이 연결할 수 있을까요?
용접 총에 의해 방출되는 아르곤 가스의 목적은 스테터 작업 부품을 보호하는 것입니다.
온도가 매우 높기 때문에
To ensure TIG welding quality The previous process such as enamel remove (contorl the remove size should be more than 8mm)cropping need to ensure the stator quality before welding The PLC tell to weld one slot by slot,
| S. NO | ISG 용접 기계 질문 | 풍력 자동화 의견 |
| 기본 정보: | ||
| 1 | 분당 사이클 시간? | 슬롯당 2초 3.2분 |
| 2 | 용접 에 사용 되는 무활성 가스 는 무엇 입니까? | 아그론 |
| 3 | 슬롯에 대한 용접 시간? | 슬롯당 2s |
| 4 | 트랜스포머의 기본 전압과 전류? | 아니, 저항 용접과는 다릅니다. |
| 5 | 트랜스포머의 2차 전압과 전류? | TIG 용접은 1차 및 2차 전압이 없습니다 |
| 6 | 용접 전류는 제품? | 90A ~ 110A |
| 7 | 웰드 컨트롤러의 웰드 사이클 1주기 = 1밀리초 | 0ms와 같습니다. |
| 8 | 코일 (제품) 온도는 어떻게 측정되고 제어됩니까? | 전류를 조절하고 온도를 조절하지 말고 온도 센서로 측정하는 것은 필요하지 않습니다. |
| 9 | 웰딩 기계의 입력 압력? 바/PSI | 0.5MPa> 5Bar 이상 |
| 10 | 비활성 가스 흐름 속도와 실린더 용량? | 비활성 가스 흐름 속도는 조절, 압력 측정기로 확인할 수 있습니다 |
| 11 | 어떤 종류의 냉각 시스템이 필요합니까? | 물 |
| 12 | 냉각 속도는? | 일정한 내부 회로 냉각 |
| 13 | 용접 매개 변수와 같이 (Sqeeze/Hold/Weld Current/Weld time per cycle/Pressure) | 지금은 많은 관심을 기울일 필요가 없습니다, 그것은 참조에 유용하지 않습니다, 파라미터 설정할 수 있습니다 |
| 14 | 응급을 누르면 공기압과 PLC 전원이 꺼질까요? | 이제 우리는 기계 정지로 설정하고 다시 설정하고 모든 초기 위치로 이동합니다 또한 우리는 당신의 요청에 따라 설정할 수 있습니다 |
| 15 | 기계는 SMED 개념이 있나요? | 120mm에서 160mm, (당신의 현재 OD 크기는 142mm) 20분에서 30분 후에 |
| 16 | 용접 전류와 같은 데이터 기록이 있나요? | 네 |
HEV 하이브리드를 기반으로, 그것은 드라이브 모터가 아니라 BSG 모터로 장착되어 있으며, 가장 저렴한 비용의 라이트 믹싱 시스템입니다.모터는 큰 전력 토크와 큰 벨트 전송 효율. 엔진은 시작과 낮은 속도로 구동되며, 빠르게 가속화되어 부드럽고 편안한 운전 경험을 제공합니다.시작과 중속과 낮은 속도의 단계에 게어 자주 변경할 필요가 없습니다, 그리고 이중 클러치 긴 시간과 반 연결을 필요로 하지 않습니다, 완전히 이중 클러치 문제를 해결 하는. BSG 모터는 벨트 드라이브 통합 스타터 발전기입니다,비용 효율적인 대량 하이브리딩을 위해 개발되었습니다., 첨단 스톱-스타트, 코스팅 및 전기 부스 등이 13%에서 20%의 연료를 절약합니다.가벼운 하이브리드 응용 프로그램에서 48 볼트 전기 모터는 12 볼트 대전기를 대체하고 벨트를 통해 엔진에 직접 장착됩니다.
