제품 상세 정보:
결제 및 배송 조건:
|
조건: | 새로운 | 인증서: | 주요 부품 CE |
---|---|---|---|
워킹 스테이션: | 단일 역 | 모터 응용: | 휠 모터 |
자동화 타입: | 전자동 와인딩, 배열, 커팅 | 기재색: | 흰색 또는 고객 요구 사항 기준 |
판매 뒤에: | 해외에서 기계 서비스를 제공할 수 있는 엔지니어 | ||
하이 라이트: | 브러쉬리스 모터 와일링,모터 권선 기계 |

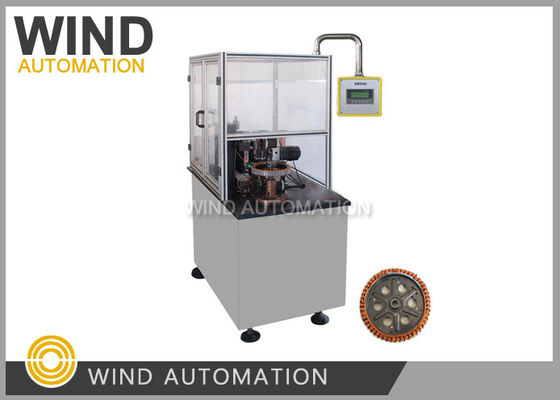

전기 자전거 허브 모터 휠 스테터 와이더 BLDC 전자 자전거 무티 코일 와이딩 WIND-HMW-1M
적용:
전기 자전거, 허브 모터, 휠 모터, 오트런러 모터, BLDC 엔진
장점:
1세 축의 세보 시스템, 윙, 인덱싱, 배열은 미쓰비시 세보 모터에 의해 제어됩니다
2비행기가 빠르게 날아가
3큰 외부 스테터 커버 외부 스테터 지름 198mm,266mm
4일정한 토크를 가진 서보 모터, 일정한 긴장
기술 데이터:
스테이터 슬롯: 필요 없습니다.
스테타터 외부 지름:198mm, 226mm, 262mm
윙딩 웨이:
장갑 스택 높이:14-30mm
와이어 지름: 0.3mm- 0.6mm
와이어 수:1-13pcs
공기 출력 압력:0.4-0.7MPa
전원 공급 전압:3단계 380V±10% 50Hz
전력: 약 3KW
주요 구성:
제어 시스템 |
일본 미쓰비시PLC
|
세르보 시스템 |
일본 미쓰비시세르보 시스템
|
전압 시스템 |
일정한 토크의 서보 모터, 일정한 긴장
|
질문과 답:
1.와일링 머신이 인덱싱을 어떻게합니까? 수동 또는 자동?
자동으로 미투비시 서보 장치
2.롤링 과정에서 스테이터가 어떻게 고정되는가?
수동으로 샤프트에 스테터에 로드하고 덮개로 누르십시오
3.구리 와이어의 지름의 범위는 당신의 기계가 작동 할 수 있습니다 (최저 및 최대)?
00.3mm에서 0.51mm까지
4롤링 기계가 작동 할 수있는 스파킹 길이의 범위는 무엇입니까?
표준 바퀴 모터 와일딩 머신 허브 모터 스테터 스택 높이 10mm ~ 30mm
20mm~50mm (특별로 제작)
5.롤링 프로세스는 자동 또는 수동?
자동으로 미투비시 서보 장치
6.와이어 구리를 롤링 중 또는 후에 압축하고 압축 할 수 있습니까?
별도의 기계로 롤링 프로세스 후에 와이어를 압축
7.기계가 열린 슬롯의 너비의 크기에 제한을 가합니까?
미니 오픈 슬롯 너비>1.8mm, 중국에서 허브 모터 와일딩 슬롯 오픈 너비 일반적으로 2mm, 3mm
8.조작자의 작업 부위에 기계의 높이는 무엇입니까?
와일딩 기계 작동 높이 750mm
9.이 기계에는 배선이 맞는지 확인하는 센서가 있나요?(예: 센서
체크만약와이어가 깨졌어요?
기계 정지 및 전선이 깨진 경우 경보
10휠 모터를 롤링 후 테스트하는 기계가 있나요?
예, 별도의 검사 기계
11.롤링 전과 후의 기계에 어떻게 넣나요?
15kg 정도의 무거운 바퀴 모터입니다.
우리는 그렇게 무거운 스테이터를 다루지 않았습니다.5KGS 이하의 수동 부하/부하
예를 들어, 198mm OD 바퀴 모터 스테터 무게는 약 2KGS
