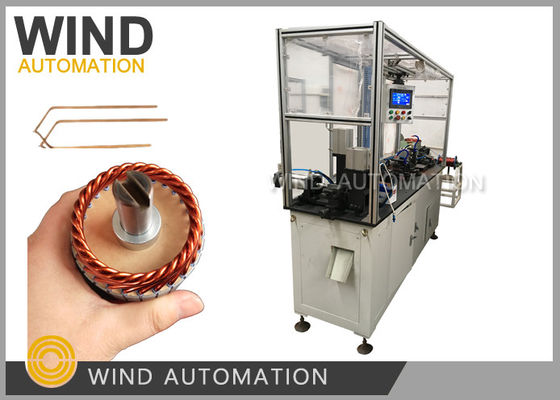

스타터 및 얼터네이터 헤어핀 윙링 머신 와이어 윙링 형성 머신
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 중요한 요인: | 모양의 머리 핀을 맞게 해 | 워킹 스테이션: | 복합기계 |
|---|---|---|---|
| 처리된 와이어 크기: | 3mm, AWG9 | 헤어핀 성형공정: | 절단, 에나멜 벗기, 형성 |
| 사이클 시간: | 1개의 작은 Nos 자석 와이어의 사이클 시간은 2.5~3초입니다. | HS 코드: | 84798110 |
| 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
스타터 및 얼터네이터 오토 선도자 와이어 헤어핀 윙 형성 기계 바람이 불어
(1)적용:
저용량 자동차 스타터
(2)장점:
|
헤어핀 사이클 시간 |
작은 자석 와이어의 사이클 시간은 조각당 2.5s에서 3s입니다
|
|
먹이 길이는 |
세르보 모터로 제어되며 조절이 가능합니다
|
|
헤어핀 형성 과정 |
정렬, 공급 와이어, 에마일 제거 (평균 시간 프레스 와이어), 절단, 형성 (절단, 형성 및 회전 U를위한 세 실린더)
|
(3)파라미터:
전압: 380V
압력: 최소 0.5Mpa
와이어 지름 1.8mm ~ 3.4mm
와이어 공급 길이: 0~250mm
효율성: 2.3초/PC
전력: 500W
무게: 약 700KGS
차원: 1700mm*600mm*1650mm
(4)구성:
1미쓰비시 PLC, 10인치 터치 스크린
2타이완 HIWIN 선형 가이드와 모듈, 델타 서보 모터 라인. 라인 길이 조정.
3타이완 니콜라스 정밀 행성 절단기
4타이완 AIRTAC 공기 부품 및 전자기 밸브
스타터 armature에 hairpin 형성은 armature 제조 과정의 하나이며 아래 정보는 조사를 보낼 때 확인하는 것이 필요합니다
| 1. 형성 된 선도자 도면 | 선수의 크기와 R 크기의 각을 확인하기 위해 |
| 2장착장 lamination 도면 | 기계 또는 수동으로 장구 틈에 삽입 될 형성 된 와이어의 접합을 확인하기 위해 |
| 3- 펌프 샘플은 모양의 와이어를 삽입 | 실제 표본에 따라 도구 확인 및 생산 |
동영상을 보기 위해 아래 그림을 클릭하세요
