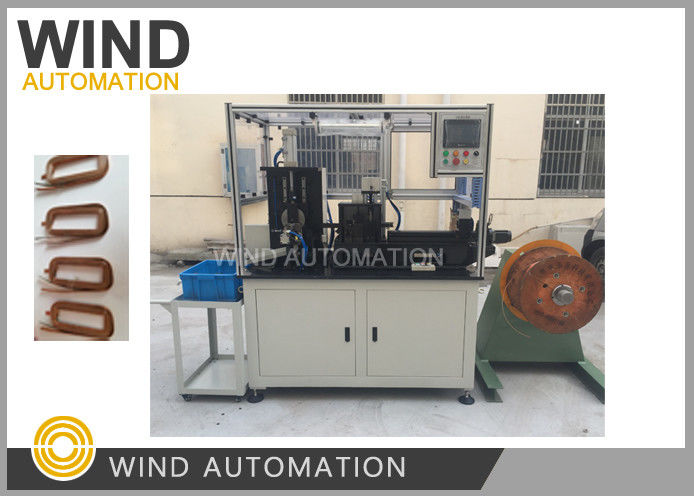

자동 필드 코일 와인더 WIND-PCW-F3

완전 자동F힐드 코일 와일딩기계 WIND-PCW-F3

M아킨 작업 과정

기계는 자동으로 아래 프로세스 연속적으로 필드 코일을 윙할 수 있습니다.

자동 전선 공급→ 전선 직렬기 → 구부러진 시작 터미널→ 전선 공급 I,→굽기→ 와이어 공급 II→ 가구에 와이어를 압축→ 형성→ 종이 공급 및 굽기 굽기→ 와이어 절단→ 종이 절단→ 굽기 굽기→ 배하,

생산량: 일당 약 15~30pcs, 교대당 약 2000pcs/8시간

기계 제작

1- 와이어 스트레이트 메커니즘

X,Y 방향 두 세트 가이드 바퀴 정렬로 구성됩니다

그리고 실린더, 실린더는 철을 당기면서 바로 잡습니다.

2와이어 공급 장치

세르보 모터 델타가 유선을 공급하는 유선 모듈을 움직입니다.

와이어 공급 길이 화면에 설정 될 수 있습니다, 와이어 슬로팅 제한은 확실히 할 수 있습니다

전선 추적은 맞습니다.

3터미널 굽기 메커니즘을 시작

실린더를 사용 하 여 시작 터미널을 구부러기 롤리 드라이브,

굽는 방향은 왼쪽 또는 오른쪽이 될 수 있습니다

4와이어 굽기 메커니즘

압축 유선 장치와 굴곡 장치로 구성되어 있습니다.

굽는 방향은 왼쪽 또는 오른쪽이 될 수 있습니다

• 절단 장치

필드 코일용 특수 커터

• 코일 와일링 및 배하 메커니즘

코일 와일링 메커니즘은 실린더로 구동되는 압축 와이어 장치로 구성됩니다.

환전 장치로 델타 서보 모터로 가동되며, 환전 장치의 변속 부분과 함께,

툴링, 툴링 클램프 장치, 배출 장치

와이어 공급 메커니즘은 굽은 와이어를 도구의 고정 위치로 공급합니다.

압축 가이어 장치 가이어를 압축하기 시작, 회전 장치 회전,

정해진 위치로 회전하면 종이 먹여,

그리고 고정된 위치로 계속 회전하고, 종이를 잘라서, 코일을 롤하기 위해 회전합니다.

도구 클램핑 장치 느슨하고, finshed 코일 밖으로 나와서 처음부터 반복.

7종이 안내 장치

종이 래크, 종이 공급 모터 및 종이 프레스 장치로 구성되어 있습니다.

8기계 프레임은 알루미늄과 유기 유리

시멘스 또는 델타 PLC

델타 서보 모터

Weinveiw 터치 스크린

무게: 약 650Kg기계 크기: 1,500mm x 900mm x 1700mm³
