동선: | 단선 또는 무티선 | 와이어 직경: | 단일 와이어 0.1mm ~ 0.6mm (AWG22 ~ AWG38) |
---|---|---|---|
고정자 타입: | 외부 브러시리스 스테터 | 와인딩 타입: | 플라이어 롤링, 바늘 롤링이 아니라 |
인간-기계 인터페이스: | 진단 CNC 화면에 표시 | 시공 방법: | 스텝, 자동, 조그 |
하이 라이트: | 코일 제조 기계,고정자 코일 권취기 |
외부 스테이터 모터 플라이어 와이딩 머신 스쿠터 단일 와이어 코일 와이더
적용:

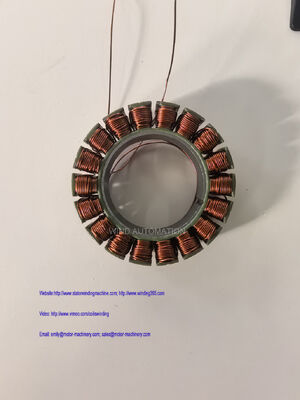

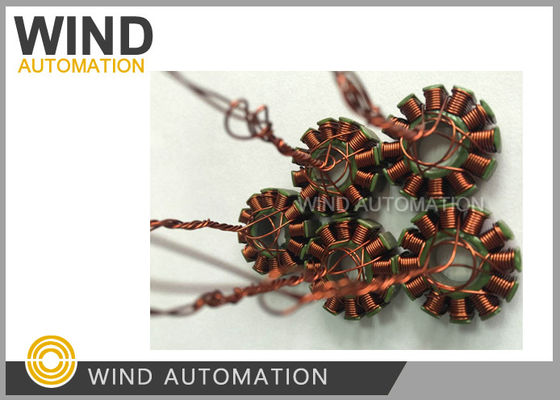

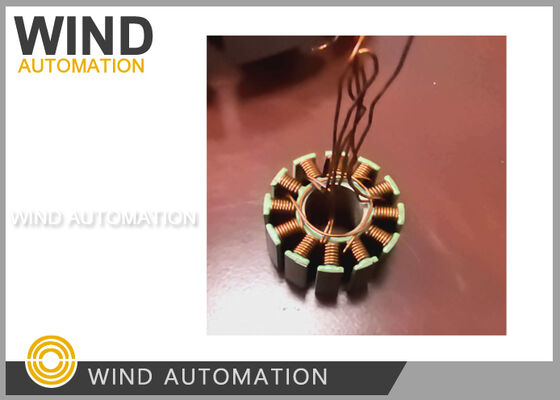

장갑 플라이어 윙, 자전거 모터 발전기 스테터,
단일선 및 평행선용 비행기 장난감 스타터 와일링
경쟁적 장점:
1.매스 생산 출력 1200pcs 오드 72.8mm 자전거 발전기 스테터에 대한 교대 당 출력
2높은 통과율, 99.9% 좋은 와일링 품질 통과율, 안정적이고 높은 효율성
3완전 자동 롤링 기계, 롤링, 인덱싱, 배열 와이어, 클램핑, 절단
파라미터 데이터:
제1항 | 데이터 |
와이어 지름 | 0.10~0.60mm (AWG22~AWG38) |
운영 옵션 |
완전 자동 윙, 자동 인덱싱, 자동 윙 정렬, 자동 클램핑 및 절단 |
스테타터 슬롯 번호 | 2~24 슬롯 |
스타터 스택 높이 | 5~50mm (0.197'~1.969') |
스타터 외부 지름 | 20~140mm (0.78' ~ 5.5' |
유선 이동 | 60mm(2.36 ̊) |
전원 공급 | AC220V 50/60Hz |
무게 | 약 350KGS |
차원 | 1260 ((L) x650 ((W) x1150 ((H) mm |
플라이어 와일딩 기계에 필요한 정보:
1스택 라미네이션 도면
2- 와이어 크기는, 회전하지 않습니다.
3와일링 구성
