와이어 굽기 기계 항공기 아레오 평면 와이어 헤어핀 형성 모양 생성자 지휘자
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 플랫 와이어 적용: | 와이어 굽기 기계 항공기 아레오 | 워킹 스테이션: | 와이어 포밍 복합기 |
|---|---|---|---|
| 처리된 와이어 크기: | 3mm*8mm 이하의 스타터 플랫 와이어 도체 | 헤어핀 성형공정: | 공급, 정렬 직선화, 절단 및 펀치 성형, 하역 |
| 사이클 시간: | 1개당 길이 5~8cm까지 | HS 코드: | 84798110 |
| 플랫 와이어 신 에너지 구동 모터: | 1KW ~ 150KW | 판매 뒤에: | 해외로 기계류를 서비스할 수 있는 엔지니어들 |
| 하이 라이트: | 브러쉬리스 모터 와일링,모터 권선 기계 |
||

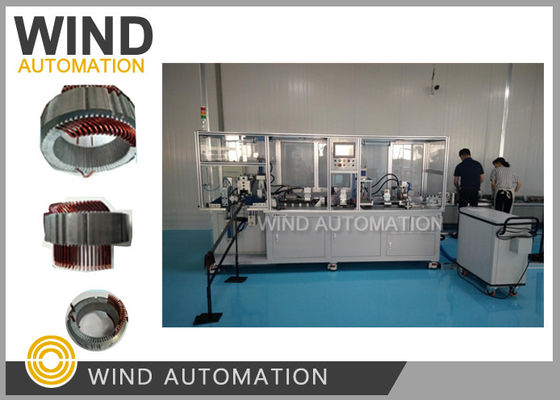

항공기 아레오 평면 유선 헤어핀 형성 형태 발전기 선도자 WIND-AWF-F
(1)적용:
전기차, 자동차 산업, 항공기, 신 에너지 자동차 드라이브 모터, 트럭 평면 유선,
자동차 제조업체의 전기차 사용
(2)장점:
|
새로운 에너지 모터 헤어핀 사이클 시간 |
뿌리당 약 4~5초 (waya length 300mm)
|
|
먹이 길이는 |
세르보 모터로 제어되며 조절이 가능합니다
|
|
헤어핀 형성 과정 |
평평한 와이어 직선, 평면 에마일 제거, 측면 에마일
제거, 자동 진공청소기, 서보 공급, 감지,
절단 및 형성
|
(3)파라미터:
전원 공급 전압: 3Φ-380V±10% 50H
공기 출력 압력: 0.5~0.7Mpa
레이크 제거 길이: 0 ~ 50mm
와이어 공급 길이: 150~400mm
사이클 시간: 300mm 길이에서 6s'에서 8s'
처리된 와이어 크기: 3*8mm
(4)구성:
1미쓰비시 PLC, 10인치 터치 스크린
2타이완 HIWIN 선형 가이드와 모듈, 델타 서보 모터 라인. 라인 길이 조정.
3타이완 니콜라스 정밀 행성 절단기
4타이완 AIRTAC 공기 부품 및 전자기 밸브
5슈나이더 일렉트릭 부품, 밍웨이 스위치 전원 공급
6용접 래크, 표면 스프레이, 색상: 회색. 타이완 판 깎기, 접착.
7알루미늄 프레임 프레임의 전체 부분, 세 가지 색상 신호 표시기
8- 폼의 부분 폼 강철 진공 소화 처리
9. 하이드라울릭 펀칭 방법의 사용, 위치 조정 장치의 펀칭 부분을 칠하기
조절 스ikulu, 자동 진공.
10- 실린더 펀칭의 사용을 일부 차단.
11. 굴곡 U 모양의 부분은 실린더 펀칭의 사용.
12. 150L 수압 시스템 세트
13. 3KW 자동 진공청소기 세트
14자동 방출기 세트
동영상을 보기 위해 아래 그림을 클릭하세요
