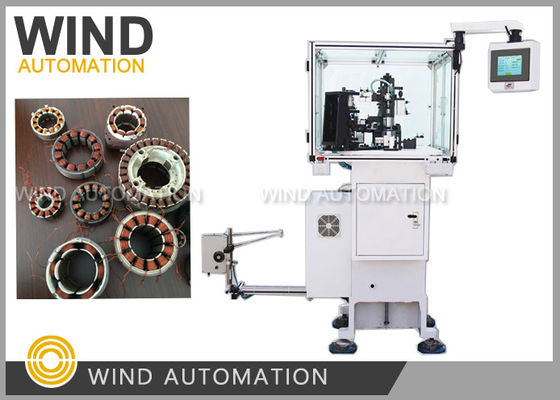

BLDC 와일딩 머신 12 폴의 와일딩 스테이터 800W ~ 2000W

나사 와일딩 머신 와일딩 스타터 12 폴 BLDC 모터 800W에서 2000WWIND-2A-TSM







적용:



바늘 나선 BLDC 스타터 꿰매기 기계, 에어컨 압축기, 냉장고



압축기,물 펌프 자동차용,연료 펌프 모터 6극, 9극, 12극 또는



18개







경쟁적 장점:



바늘 와일링 기계 WIND-2-TSM는 거의 모든 종류의 브러쉬리스 DC 모터를 처리 할 수 있습니다.



높은 슬롯 채우기 비율로 배열, 터핑, 장소 터미널을 필요로







파라미터:



선 직경:0.08~1.0mm (AWG18~AWG39)



스타터 ID: 19mm 이상



코어 길이는:7-100mm (WIND-2A-TSM)



코어 길이는<200mm (WIND-2B-TSM)



0-99999번 돌림



작동 옵션: 단계/자동



스테이터 폴: 6 폴, 8 폴, 9 폴, 10 폴, 12 폴, 14 폴, 18 폴 (자격화)



공기 압력: 5~7kg/제곱 센티미터



전력:2KW, AC220V 50/60Hz



무게: 약 450kg



차원: 1600 ((L) x1100 ((W) x1400 ((H) mm







질문과 답:





1스테이터 설명은 다음과 같습니다:



OD: 89mm



신분증 : 47mm  8 폴



와이어 가이드: 24 swg ~.56 mm



턴 번호: 44



롤링 회전: 시계 방향으로 또는 시계 반대 방향으로



사이드 스테이터에 8 개의 막이 있습니다



1 2 3 4 5 6 7 8



시작 ---> 시계 ---- 반 ------ 시계 ------- 반 ------ 시계 ---- 반- 젠장시계 ---- ----> 출구



와일링은 26 Swg ~.56mm의 단일 전선으로



우리는 플라스틱 스핀을 단열제로 사용합니다.



기계의 용량은 얼마인가요?





    엘리베이터 문용 BLDC 모터 스테터 직경 내부 64,5 mm 외부 105 mm



그리고 12개의 막대 320개의 막대



9~10분 정도 걸립니다.









동영상을 보기 위해 아래 그림을 클릭하세요







BLDC 전형적인 응용 프로그램



BLDC 모터는 자동차, 도구, 산업 산업 제어,



일반적으로 BLDC는 다음 세 가지 주요 용도로 나눌 수 있습니다.



1. 지속적인 부하 적용



2변수 로드 적용



3위치 설정 응용 프로그램







연속 로드 적용



이 종류의 응용 프로그램은 주로 특정 회전 속도를 필요로하지만 낮은



회전속도의 정확성에 대한 요구 사항, 예를 들어 팬, 펌프 기계와 같은 응용 프로그램,



일반적으로 이 유형의 응용 프로그램은 상대적으로 저렴한 비용이며 대부분 오픈 루프 제어입니다.







변수 로드 적용



이 카테고리는 주로 모터 회전 속도를 특정 범위 내에서 변경해야하는 응용 프로그램에 해당합니다.



이러한 응용 프로그램에서는 고속 특성과 동적 성능에 대한 더 높은 요구 사항이 있습니다.



모터의 반응 특성 가구 세탁기, 건조기 및 압축기가 좋습니다



자동차 산업에서는 오일 펌프 제어, 전기 제어기, 엔진 제어기 및



전자 도구도 좋은 예입니다. 항공에도 많은 응용 프로그램이 있습니다.



원심분리기, 펌프, 로봇 팔, 자이로스코프 등이 있습니다. 이 분야에서 모터 피드백 장치는 종종



제어를 위해 반 개방형 루프와 폐쇄된 루프를 형성하는 데 사용됩니다. 이것은 복잡한 제어 알고리즘을 필요로합니다.



컨트롤러의 복잡성을 높이면 시스템 비용도 증가합니다.







위치 설정 응용 프로그램



대부분의 산업 제어 및 자동화 응용 프로그램은 이 범주에 속합니다.



가어 또는 컨베이어 벨트와 같은 배달이 종종 수행되기 때문에 시스템은 특별한 요구 사항이 있습니다.



동적 반응 및 모터 회전 속도 토크, 이러한 응용 프로그램 또한 변경해야 할 수 있습니다



모터의 방향은 언제든지. 모터는 일정한 속도, 가속, 감소에서 작동 할 수 있습니다.



이 단계 동안 부하의 변화가 발생할 수 있기 때문에



제어기. 일반적으로 이 유형의 제어기는 톱크, 속도, 위치와 함께 폐쇄 루프 제어기를 사용합니다.



루프. 세 개의 제어 루프. 광 전기 인코더와 일부 동기화 장비가 사용될 수 있습니다.



속도 측정에 사용 됩니다. 때때로 이러한 센서는 상대적 위치와



때로는 절대 위치를 측정하기 위해. 이러한 프로세스 제어, 기계적 제어, 그리고



운송 통제는 이 범주에 속합니다.





일반적으로 브러쉬리스 모터는 높은 속도/토크 비율, 좋은 동적 특성, 높은 효율,



긴 수명, 낮은 노이즈, 넓은 속도 범위, 그리고 일반적인 붓에 비해 제조의 용이성



모터 및 인덕션 모터. 우수한 특성. 특히 부피 단위 당 출력



크기와 무게에 민감한 응용 프로그램에서 사용할 수 있습니다.



make BLDC는 산업 제어, 자동차 산업 분야에서 매우 광범위한 응용 프로그램을 가지고 있습니다.



항공우주 등등!
