제품 상세 정보:
결제 및 배송 조건:
|
조건: | 새로운 | 와인딩 타입: | 플라이어 와인더 대신 니들 와인딩 |
---|---|---|---|
워킹 스테이션: | 단일 스테이션 3 바늘 3 스테이션 와이더로 | 권취 속도: | 와이어 게이지에 따라 300RPM ~ 500RPM |
자율형: | 완전 자동 | 기재색: | 흰색 또는 고객 요구 사항 기준 |
판매 후권취 속도: | 해외로 기계류를 서비스할 수 있는 엔지니어들 | ||
하이 라이트: | 자동차 코일 권취기,고정자 코일 권취기 |

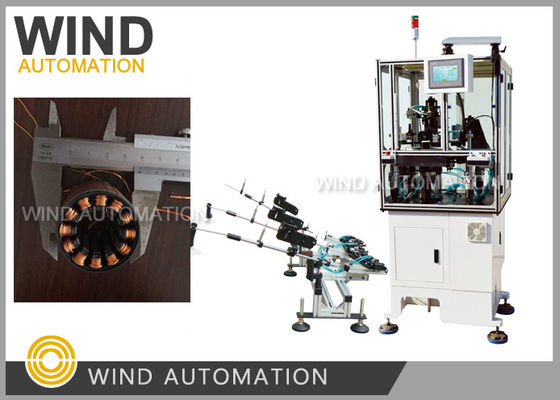

3단계 BLDC 모터 스테이터 코일 와일링 기계 바늘 유형 플라이어 와일러가 아닙니다WIND-3A-TSM
적용:
바늘을 굽는 BLDC 스테이터 세 단계 모터와 같은 꿰매기 기계, 에어컨 압축기,
냉장고 압축기,물 펌프 자동차 응용, 연료 펌프 모터 6 폴, 9 폴, 12
열두 대 또는 열여덟 대
장점:
- 네✔3 바늘 바람 3 슬롯 동시에, 더 넓은 9극 BLDC 스테터에 대한 3번 롤링을 완료 할 수 있습니다
- 네✔ 6, 9, 12 폴러 스타터를 윙 할 수 있습니다 3 슬롯의 배가
- 네✔ 와일링 속도는 0.08mm에서 1.2mm까지 다른 와이어 지름에 따라 설정 할 수 있습니다.
그리고 중량 또는 가벼운 무게의 스타터, 큰 또는 작은 스택 높이는, 라미네이션 없이 좋은 apation
특징:
브러시리스 모터 스테터 와일링 머신 WIND-3A-TSM다극 3단계 스테터 생산을 위해 설계되었습니다.
그 회전 경로는 사각형 모양입니다.동시에 자동으로 와이어 와이어링과 배열을 합니다.
슬롯 바늘 롤링, 배열, 인덱싱, 위치 브릿지 와이어, 잘라 와이어 완전히 자동입니다.
파라미터:
와이어 지름: 0.08~1.2mm (AWG17~AWG39)
스타터 ID:15~65mm
코어 길이:7-110mm
0-99999번 돌림
작동 옵션: 단계/자동
스테이터 폴: 6 폴, 9 폴, 12 폴, 18 폴 (개인 맞춤)
공기 압력: 5~7kg/제곱 센티미터
전력:2KW, AC220V 50/60Hz
무게: 약 450kg
차원: 1600 ((L) x1100 ((W) x1400 ((H) mm
BLDC 스테터 와일딩 머신 WIND-3A-TSM는 바늘을 사용하여 스필을 직접 스테터로 와일드합니다.
어떤 외부 스테터 또는 어떤 보편 DC armature 플라이어 와일링 머신, 와이어 이동 슬롯에만,
그래서 바늘을 굽는 기계의 경우 바늘의 움직임을 위한 충분한 공간이 있어야 합니다.
당신이 기계를 구입해야 하는 경우, 당신은 기계 공급자에게 말할 필요가 있습니다당신의 스테터 도면과
높이는 바늘의 움직임을 위해 충분한 공간을 확인하기 위해 중요한 슬롯 너비 크기를 포함합니다.
WIND-3A-TSM 바늘 윙더는 한 번에 3회 윙딩을 합니다.
일부 BLDC 스테이터 제조업체는 그들의 BLDC 모터에서 기울기 슬롯을 사용하는 것을 고려하고 있습니다.
더 나은 슬롯 채우기 속도와 자기 흐름, 지금까지 심지어 일부 이탈리아 기계 제조업체가 얻을 수 있습니다
이 기계의 종류를 생산하지 않습니다. 그래서 당신이 skew를 사용하는 것을 고려하면, 당신은 코일 롤링을 할 수 있습니다
수동으로 또는 고가의 코일 와일링 머신을 선택합니다.
질문과 답:
1어떤 종류의 스테이터 바늘 롤링을 우리는 첨부 그림에서 우리의 스테이터에 선택해야합니까?
와일딩 어레이 인덱싱 서보 장치와 함께 와일딩 기계 WIND-3A-TSM
윙링 데이터에 따르면 윙 27번, 와이어 지름 0.8mm,
우리가 제안하는 와일링 속도는 300RPM입니다. 그리고 그것은 약 1분 걸립니다
한 시간 안에 60개 이상 얻을 수 있습니다.
3기계 추적을 위해 필요한 재료 목록은 뭐죠?
기계 제조 및 시공에 필요한 샘플은 아래와 같습니다.
1- 스타터 스택 5개
2상처 스테터 1pc
3구리 와이어 1 롤은 15pcs 스타터를 롤하기에 충분합니다.
동영상을 보기 위해 아래 그림을 클릭하세요
